Markenbezeichnung:	SINO
Modellnummer:	KA-500 70-470mm
Mindestbestellmenge:	1 PC
Preis:	negotiable
Verpackungsdetails:	Carton box
Zahlungsbedingungen:	T/T, Western Union, MoneyGram

Detailinformationen

Produktbeschreibung

Detailinformationen

Place of Origin:

P.R.China

Zertifizierung:

CE,RoHS,

Item:

SINO Miniature High Precision Aluminium Grating Linear Encoder Scale

Model:

KA-500 series: 70-470mm

Usage:

Testing Equipment, Metal Cutting Machine

Type:

Miniature Optical Glass Linear Encoder

Resolution:

0.005 / 0.001 / 0.0005 mm

Output Signal:

Square wave signal TTL / RS422

System:

SINO SDS series digital readout

Keyword:

Miniature linear encoder

Supply Ability:

5000 per month

Hervorheben:

CE optischer Linear-Encoder-Maßstab

TTL digitale Anzeige Encoder

Einachsiges Glas-Encoder

Produktbeschreibung

SINO Miniatur Hochpräzise Aluminium-Gitter Linear-Encoder-Maßstab KA-500 70 bis 470 mm

Die Linearmaßstab der KA-500-Serie ist das Miniaturmodell. Der Querschnitt des Maßstabs beträgt nur 20 * 18 mm. Er ist speziell für enge/kleine Installationsorte oder spezielle kleine Messinstrumente geeignet.

Produktdatenblatt

Modell	KA-500-Serie
Messweg (mm)	70-470 (50 mm/Spezifikation)
Skalierungsabstand	0,02 mm (50 Linien/mm)
Genauigkeit	±3/±5/±15µm 20℃
Auflösung (um)	5um, 1um, 0,5um
Referenzsignal	Alle 50 mm pro Längenspezifikation
Dichtungsschutz	IP53
Arbeitsgeschwindigkeit	(Auflösung) >= 5um: >=60m/min=120m/min
Ausgangssignal	TTL / RS422
Betriebstemperatur	0℃-45℃
Lagertemperatur	-20℃--80℃
Feuchtigkeit	100 % nicht kondensierend
Spannung	5V/24V

Paketliste:1 * KA500 Linear-Encoder-Maßstab, 1 * Schraubensätze

Schutzabdeckung & KA-500-Halterung sind nicht enthalten. Sie können optional sein, wenn dies erforderlich ist.

Produktbilder

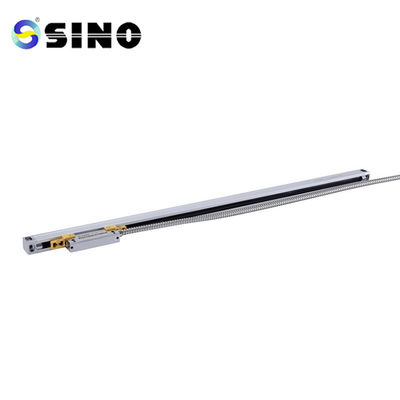

CE optische TTL digitale Anzeige Glas-Linear-Encoder-Maßstab 0

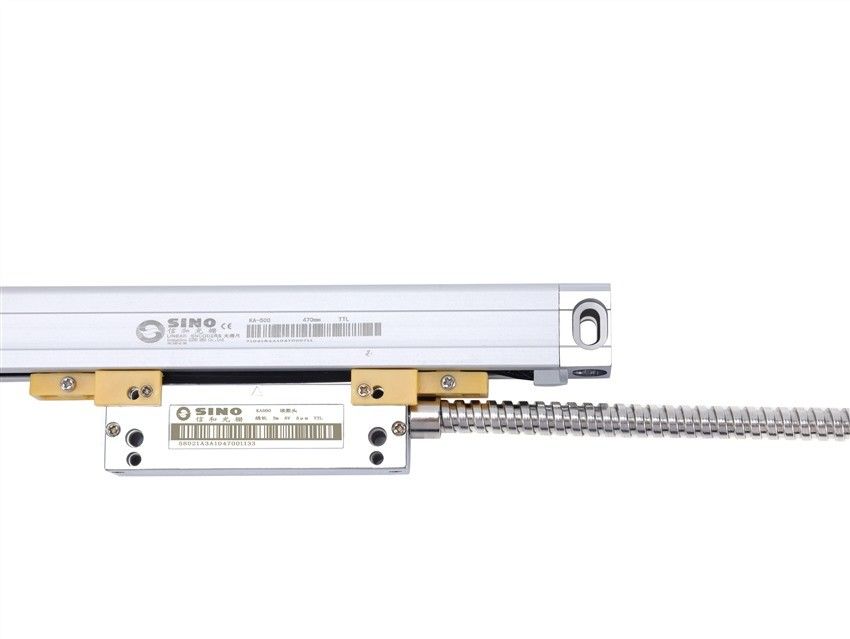

CE optische TTL digitale Anzeige Glas-Linear-Encoder-Maßstab 1

CE optische TTL digitale Anzeige Glas-Linear-Encoder-Maßstab 2

Optionen für Abdeckungen

CE optische TTL digitale Anzeige Glas-Linear-Encoder-Maßstab 3

CE optische TTL digitale Anzeige Glas-Linear-Encoder-Maßstab 4

Alle Maßstäbe werden vor der Auslieferung getestet.

Jeder Maßstab hat seinen eigenen Testbericht:

CE optische TTL digitale Anzeige Glas-Linear-Encoder-Maßstab 5

Dies ist ein Beispiel für einen KA-500-Linear-Encoder an einer Drehmaschine:
