SDS2-3MS DRO SINO Digitale Ausleseanzeige mit 3-Koordinaten-Nummer-Anzeige für Drehmaschine Fräsmaschine

SDS2-3MS DRO SINO Digitale Ausleseanzeige mit 3-Koordinaten-Nummer-Anzeige für Drehmaschine Fräsmaschine

SINO SDS2-3MS DRO Digitale Ablesung mit 3-Koordinatennummer-Anzeige für Dreh- und Fräsmaschinen

Die SDS2-3MS SINO Drehmaschine DRO Digitale Ablesung mit SDS3MS-Display ist ein digitales Ablesesystem für Drehmaschinen und Fräsmaschinen.Rückkopplung der Messungen in Echtzeit, so daß die Bediener den Bearbeitungsprozess mit hoher Präzision überwachen und steuern können.

Eigenschaften:

SDS3MS-Display: Das digitale Ablesesystem umfasst das SDS3MS-Display, das eine klare und leicht lesbare Schnittstelle für die Überwachung von Maschinenmessungen bietet.Die Anzeige ist mit benutzerfreundlichen Funktionen ausgestattet, wie Funktionsknöpfe und eine Tastatur, um eine bequeme Bedienung zu gewährleisten.

Mehrere Achsen: Das SDS2-3MS-DRO-System unterstützt mehrere Achsen und bietet Messfeedback und Steuerung für verschiedene Maschinenbewegungen.Diese Vielseitigkeit ermöglicht eine präzise Positionierung und eine präzise Bearbeitung auf verschiedenen Achsen gleichzeitig.

Kompatibilität mit Lathe und Fräsmaschinen: Das DRO-System ist sowohl mit Lathe als auch mit Fräsmaschinen kompatibel, was es zu einem vielseitigen Werkzeug für Maschinisten macht, die mit verschiedenen Arten von Geräten arbeiten.Es kann leicht in das Steuerungssystem der Maschine für einen reibungslosen Betrieb integriert werden.

Hohe Genauigkeit: Das digitale Ablesesystem bietet hochgenaue Messwerte, die eine präzise Steuerung der Maschinenbewegungen gewährleisten und bei der Bearbeitung enge Toleranzen erreichen.Diese Genauigkeit ist für optimale Bearbeitungsergebnisse unerlässlich.

Inkrementelle und absolute Messmodi: Das SDS2-3MS-DRO-System unterstützt sowohl inkrementelle als auch absolute Messmodi und bietet Flexibilität und Bequemlichkeit für verschiedene Bearbeitungsszenarien.Die Betreiber können mühelos zwischen den beiden Moden wechseln, um ihren spezifischen Bedürfnissen gerecht zu werden.

Funktionalität:

Das SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout System ermöglicht es den Bedienern, die Bewegungen der Maschine während der Lathe- und Fräsvorgänge genau zu überwachen und zu steuern.Durch die Bereitstellung von Echtzeit-Feedback zur Messung, ermöglicht es den Bedienern, die notwendigen Anpassungen und Korrekturen vorzunehmen, um die gewünschten Bearbeitungsergebnisse mit hoher Präzision zu erreichen.

Verwendungszweck:

Das DRO-System ist für Bearbeitungsvorgänge, die eine präzise Messung und Kontrolle erfordern, wie zum Beispiel Drehen, Fräsen, Bohren und Bohren, unerlässlich.

Anwendbare Szenarien:

Drehmaschinenbetrieb: Das DRO-System eignet sich hervorragend für verschiedene Drehmaschinenbetriebe, z. B. Bewegung, Drehen, Verjüngung, Gewinde und Rillen.es sorgt für eine präzise Steuerung der WerkzeugbewegungenDiese Präzisionsstufe ist für die Herstellung von hochwertigen Teilen mit engen Toleranzen in Drehmaschinen sehr wichtig.

Fräsen: Das DRO-System ist für Fräsen wie Konturieren, Schlitzen, Bohren und Profilieren sehr effektiv.die Betreiber in die Lage versetzen, eine genaueDiese Genauigkeit ist für die Herstellung von hochwertigen Teilen und die Aufrechterhaltung enger Toleranzen bei verschiedenen Fräsarbeiten unerlässlich.

Der DRO SDS3MS ist ein vielseitig einsetzbares Messgerät mit einer dreischichtigen Zahlenanzeige, das für eine Vielzahl von Bearbeitungen geeignet ist.Die Flexibilität ermöglicht es den Benutzern, einfach auf die für verschiedene Werkzeugmaschinen geeignete Funktion umzusteigen, indem sie einfach die Parameter ändernDiese Anpassungsfähigkeit macht das SDS3MS zu einem leistungsstarken Werkzeug für verschiedene Vorgänge und ermöglicht eine präzise Messung und Steuerung verschiedener Maschinen ohne komplexe Rekonfiguration.Es ist eine effiziente Lösung zur Verbesserung der Produktivität und zur Aufrechterhaltung hoher Genauigkeit bei mehreren Bearbeitungsarbeiten.

SINO SDS3MS-Digitalmessparameter

1. Spannungsbereich: AC 85V bis 250V, 50Hz bis 60Hz
2. Stromverbrauch: 15 W, 25 VA
3. Koordinatenunterstützung: 1-Achse, 2-Achse, 3-Achse
4. Anzeige: Siebensegment-Anzeige für Ausgangsdaten (unterstützt 2 oder 3 Achsen) mit bis zu 8 Zeichen mit relevanten Symbolen
5. Gewicht: 2 kg
6. Eingangssignal: TTL und EIA-422 offene Sammler-Ausgangssignale mit einfacher Schnittstelle für die Verbindung zu programmierbaren Steuerungen
7. Eingangssignalfrequenz: Unterstützt Frequenzen größer als 100 kHz
8. Auflösungsmöglichkeiten: 10 Mikrometer, 5 Mikrometer, 2 Mikrometer, 1 Mikrometer oder 0,5 Mikrometer

Grundfunktionen

mm/Zoll Umwandlung: Ermöglicht den Wechsel zwischen metrischen und imperialen Einheiten.
Absolute/relative Transformation: Unterstützt sowohl absolute als auch relative Koordinatensysteme.
Mid-Split-Funktion: Teilt das System für eine präzise Ausrichtung oder Messung in Hälften.
Einfache "R"-Funktion: Erledigt grundlegende Radius- (R-) Operationen für schnelle Anpassungen.
Glatte "R"-Funktion: Sorgt für glatte Übergänge oder Kurven bei Anwendung der "R"-Funktion.
Teilen Sie den Umfang eines Kreises: Ermöglicht es, den Umfang eines Kreises in gleiche Segmente zu teilen.
Speichern von 200 Nullpunkten für Werkstücke: Speichert bis zu 200 Nullpunkte für Werkstücke für einen einfachen Abruf.
Teilen Sie Löcher auf einer schrägen Linie: Hilft beim Teilen von Löchern entlang einer winkligen oder schrägen Linie.
Mathematische Berechnungen: Bietet Werkzeuge zur Durchführung komplexer mathematischer Berechnungen.
Werkzeugdurchmesserkompensation: Passt den Durchmesser des Schneidwerkzeugs an, um die Genauigkeit zu verbessern.
Bevel-Verfahren: Unterstützt Bevel-Operationen für winkelförmige Schnitte oder Kanten.
Zero Position Auto-Rest: Wiederherstellt automatisch die Nullposition der Maschine für Bequemlichkeit und Genauigkeit.

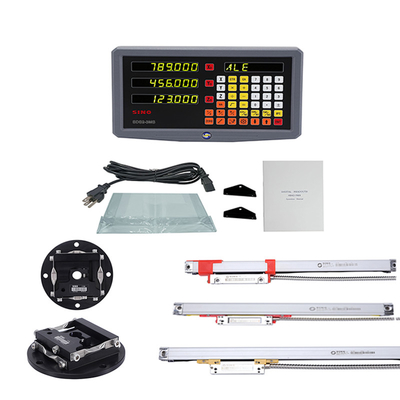

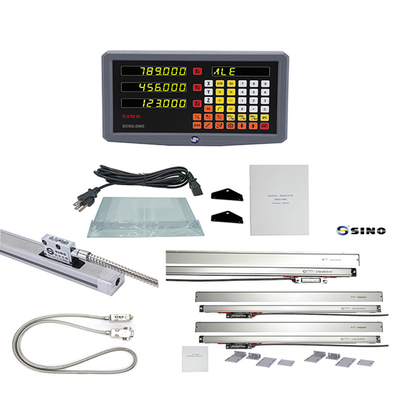

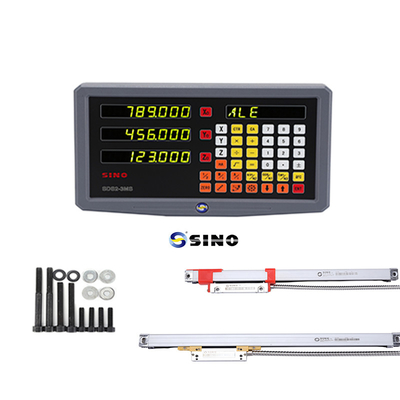

Produktbild / Fotos:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
