SINO SDS6-2VF Digitale Anzeige Auslesen mit Linear Encoder Skala RoHS RS232-C Schnittstelle für Drehmaschine

SINO SDS6-2VF 2-Achsen-LED-Digitallesesystem (DRO) mit RS232-C-Ausgabeoberfläche

Der SDS6-2VF DRO ist mit einer RS232-C-Ausgabefunktion für die Verbindung zu einem PC oder anderen spezialisierten Systemen ausgestattet.

Der digitale Displayzähler der SDS6-Serie nutzt die neueste 16-Bit-SCM-Technologie, die es ermöglicht, Hochfrequenz-A/B-Signale bis zu 5 MHz zu verarbeiten.Es erfüllt die grundlegenden Funktionsanforderungen verschiedener MaschinenartenDie Messgeschwindigkeit ist schneller und das Steuerungssystem funktioniert reibungsloser und effizienter.

Erweiterte Funktionen:

1. Berechnung:Mit dem Zähler können Sie die Dezimalstellen auf 3, 4 oder 5 Ziffern einstellen, wodurch die Berechnungsgenauigkeit erhöht wird.
2. Nichtlineare FehlerkompensationDas System bietet bis zu 40 nichtlineare Fehlerkompensationsbereiche, die die Bearbeitungsgenauigkeit verbessern.
3. Auswahl der Dezimalziffer im ZollmodusIm Zollmodus können Sie zwischen 4 oder 5 Dezimalstellen wählen. Vier Ziffern erfüllen die Anforderungen für Langskala-Messungen, während fünf Ziffern eine hochpräzise Darstellung bieten.
4. KommunikationDas System verfügt über einen RS232-C-Ausgang für eine einfache Datenkommunikation.

Spezifikationen:

Gegen-Eingangsspannungsbereich: AC 80V/260V; 50/60Hz, mit verschiedenen Steckplugoptionen für verschiedene Regionen.
Stromverbrauch: 15VA, was für die Leistung des Systems einen relativ geringen Energieverbrauch darstellt.
Betriebstemperatur: Betrieben zwischen 0 °C und 45 °C, geeignet für die meisten Industrieumgebungen.
Lagertemperatur: Kann sicher in einem Bereich von -30°C bis 70°C gelagert werden.
Eingangssignal: Das System akzeptiert TTL/RS422/EIA-422-A-Quadratwellensignale.
Eingangssignalfrequenz: Es kann Frequenzen bis zu 5 MHz verarbeiten.
Maximale Auflösung der digitalen Bildschirmlänge: Die maximale Auflösung für die Länge der Bildschirmlänge beträgt 0,5 μm und ermöglicht höchst präzise Messungen.
Min. Auflösung des digitalen Bildschirmwinkels: Die Mindestauflösung für die Winkelanzeige beträgt 0,0001/Puls und gewährleistet eine extrem feine Winkelgenauigkeit.

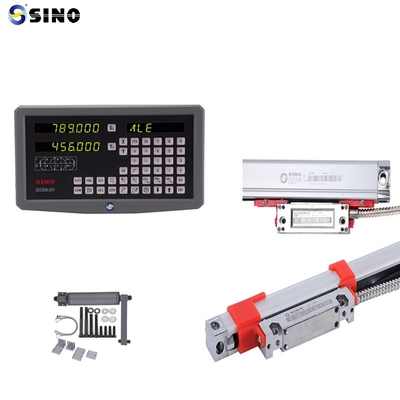

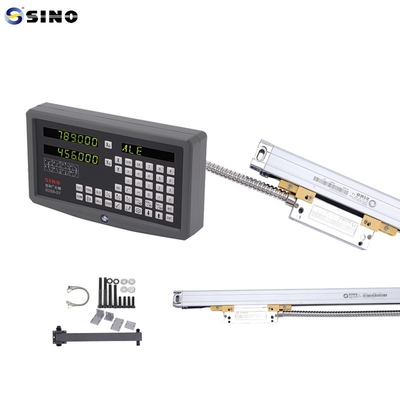

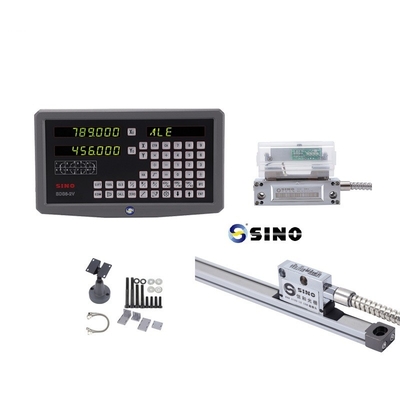

Produktbild / Fotos:

RS232-C-Ausgangsoberfläche:

Größe:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
