SINO SDS6-3V Digitales Ablesesystem 3 Achsen DRO mit Linear-Encoder-Legerskala für Drehmaschine

SINO SDS6-3V Digitales Ablesesystem 3 Achsen DRO mit linearem Encoder-Legerskala für Drehmaschine

Der digitale Ableser SDS6 ist in der Lage, Hochfrequenz-A/B-Signale bis zu 5 MHz zu verarbeiten und umfasst eine fortschrittliche 16-Bit-SCM-Technologie.Es ist entworfen, um verschiedene grundlegende Funktionen über mehrere Maschinen zu ersetzenDas System bietet schnellere Messgeschwindigkeiten und eine reibungslosere Steuerung. Jede Achse unterstützt bis zu 40 Punkte nichtlinearer Kompensation zur Verbesserung der Genauigkeit.die SDS6-3VF DRO enthält einen RS232-C-Ausgang, die eine Verbindung zu PCs oder anderen spezialisierten Systemen ermöglichen.

Stärkung der Funktionen:

Erweiterte Rechnerfunktion:

Das SDS6 ermöglicht es Benutzern, die Dezimalstellen auf drei, vier oder fünf Ziffern einzustellen, wodurch eine verbesserte Berechnungsgenauigkeit auf der Grundlage der spezifischen Anforderungen der Aufgabe ermöglicht wird.

Nichtlineare Fehlerkompensation:

Das System unterstützt bis zu 40 Segmente der nichtlinearen Fehlerkompensation, was die Bearbeitungsgenauigkeit erheblich verbessert.

Auswahl der Dezimalziffer im Zollmodus:

Im Zollmodus können Benutzer vier oder fünf Dezimalstellen wählen. Vier Ziffern sind ideal für Langskala-Messungen, während fünf Ziffern für detaillierte Anzeigen eine höhere Präzision bieten.

Mitteilung:
Der SDS6 ist mit einem RS232-C-Ausgang ausgestattet, der eine einfache Verbindung zu PCs oder anderen spezialisierten Systemen ermöglicht.

Spezifikationen:

Versorgungsspannungsbereich: Wechselstrom 80V/260V; 50/60Hz mit US-Stecker

Stromverbrauch: 15 VA

Betriebstemperatur: 0°45°C

Aufbewahrungstemperatur: -30°C bis 70°C

Erlaubtes Eingangssignal: TTL/RS422 quadratische Welle

Erlaubte Eingangssignalfrequenz: bis zu 5 MHz

Maximale Auflösung des digitalen Displays Länge: 0,5 μm

Mindestauflösung des digitalen Bildschirmwinkels: 0,0001/Puls

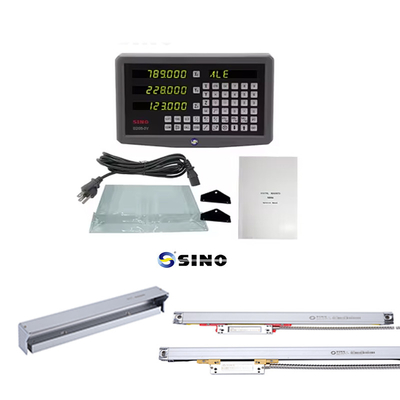

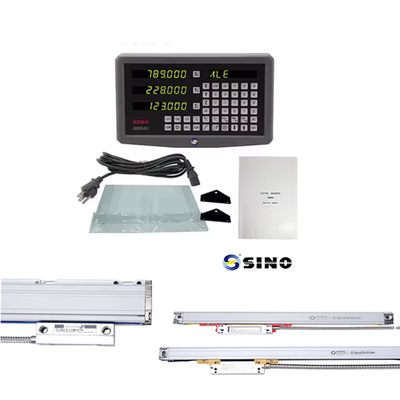

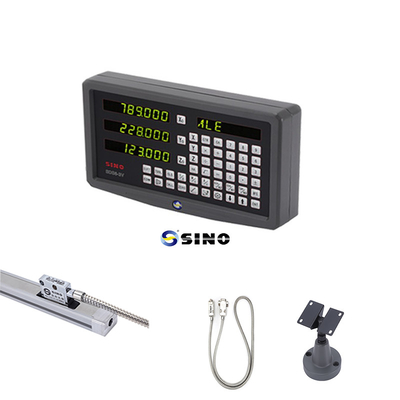

Produktbild / Fotos:

RS232-C-Ausgangsoberfläche:

Größe:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
