SINO-Digitallesesystem SDS2-3MS DRO mit drei koordinierten Zahlenanzeigen für Drehmaschinen

SINO Digitale Ablesesystem SDS2-3MS DRO mit drei koordinierten Zahlenanzeigen für Drehmaschinen

SINO SDS2-3MS Digitale Ablesung für Drehmaschinen und Fräsmaschinen mit Dreiachsiger Koordinatenanzeige

Das SDS2-3MS SINO Digital Readout System mit dem SDS3MS-Display ist speziell für Dreh- und Fräsmaschinen entwickelt worden.so dass die Bediener den Bearbeitungsprozess genau überwachen und steuern können.

Eigenschaften:

SDS3MS-Display: Das digitale Ablesesystem SDS3MS verfügt über eine übersichtliche, benutzerfreundliche Schnittstelle zur einfachen Überwachung der Messungen der Maschine.Gewährleistung eines komfortablen und effizienten Betriebs.

Mehrfachachsenfähigkeit: Das SDS2-3MS-DRO-System unterstützt mehrere Achsen und ermöglicht das Messfeedback und die Steuerung verschiedener Maschinenbewegungen.Diese Fähigkeit sorgt für eine präzise Positionierung und eine genaue Bearbeitung auf mehreren Achsen gleichzeitig, die allgemeine Effizienz und Präzision zu verbessern.

Kompatibilität mit Drehmaschinen und Fräsmaschinen: Das DRO-System ist vielseitig konzipiert und daher ideal für Drehmaschinen und Fräsmaschinen.Es lässt sich nahtlos in verschiedene Arten von Geräten integrieren und kann leicht in Maschinensteuerungssysteme integriert werden, um einen effizienten und reibungslosen Betrieb zu gewährleisten.

Hohe Präzision: Das digitale Ablesesystem liefert Messwerte mit hoher Genauigkeit, die eine präzise Steuerung der Maschinenbewegungen gewährleisten.Diese Präzision ermöglicht es den Maschinenbauern, enge Toleranzen zu erreichen, was für die Erzielung optimaler Bearbeitungsergebnisse und die Aufrechterhaltung hoher Qualitätsstandards von entscheidender Bedeutung ist.

Inkrementelle und absolute Messmodi: Das SDS2-3MS-DRO-System bietet sowohl inkrementelle als auch absolute Messmodi und bietet Flexibilität für eine Vielzahl von Bearbeitungsaufgaben.Die Betreiber können leicht zwischen den Moden wechseln, um spezifische Anforderungen zu erfüllen, was die Vielseitigkeit und Anpassungsfähigkeit in verschiedenen Bearbeitungsszenarien verbessert.

Funktionalität:

Das SDS2-3MS SINO Drehmaschine und Fräsmaschine DRO Digital Readout System ermöglicht eine präzise Überwachung und Steuerung der Maschinenbewegungen während Drehmaschinen und Fräsmaschinen.Es bietet Echtzeit-Feedback zur Messung, so daß die Bediener rechtzeitig Anpassungen und Korrekturen vornehmen können, um genaue Bearbeitungsergebnisse zu gewährleisten.

Verwendungszweck:

Das DRO-System wird häufig bei Bearbeitungen eingesetzt, bei denen eine genaue Messung und Steuerung erforderlich ist, einschließlich Drehen, Fräsen, Bohren und Bohren.Die Anwendungen sind in verschiedenen Branchen weit verbreitet., wie Metallbearbeitung, Holzbearbeitung, Automobilindustrie und Luft- und Raumfahrt, wo hohe Präzision von entscheidender Bedeutung ist.

Drehmaschinen: Das System eignet sich besonders gut für Drehmaschinenarbeiten wie Bewegung, Drehen, Verjüngung, Gewinde und Rillen.Gewährleistung präziser Bearbeitungsergebnisse und optimaler Ergebnisse bei Drehmaschinenbetrieben.

Fräsen: Das DRO-System ist für Fräsarbeiten wie Kontur, Schlitze, Bohrungen und Profilierung sehr effektiv.die Betreiber in die Lage versetzen, einheitlicheDiese Präzision ist für die Aufrechterhaltung hoher Qualitätsstandards und die Erzielung der gewünschten Bearbeitungsergebnisse unerlässlich.

SDS3MS DRO: Das SDS3MS DRO ist ein vielseitig einsetzbares Messgerät mit einer dreikoordinaten Zahlenanzeige, das für eine Vielzahl von Werkzeugmaschinen geeignet ist.Die Flexibilität ermöglicht eine einfache Konfiguration durch Anpassung der Parameter an spezifische Bearbeitungsanforderungen, die eine präzise Messung und Steuerung für verschiedene Vorgänge ermöglicht.Verbesserung der allgemeinen Effizienz und Genauigkeit.

SINO SDS3MS-Digitalmessparameter

1. Eingangsspannung: AC 85V bis 250V, 50Hz bis 60Hz
2. Stromverbrauch: 15 W / 25 VA
3. Koordinatenkonfigurationen: Einfachachse (A), Doppelachse (XY), Dreifachachse (XYZ)
4. Anzeige: LED-Anzeige mit 7 Segmenten für signierte Zahlen; Anzeige mit 8-Meter-Symbolen
5. Gewicht: 2 kg
6. Eingangssignale: TTL, EIA-422, offenes Sammler-Ausgangssignal; kompatibel mit programmierbaren Steuerungen
7. Signalfrequenz: > 100 kHz
8. Auflösungsmöglichkeiten: 10 Mikron, 5 Mikron, 2 Mikron, 1 Mikron, 0,5 Mikron

Grundfunktionen

Umwandlung von Millimeter in Zoll: Unterstützt sowohl absolute als auch relative Umwandlungen für die Umwandlung zwischen Millimeter und Zoll.

Mid-Split-Funktion: Eine einfache und glatte "R"-Funktion zum Teilen oder Spalten von Formen.

Kreisumfangsprozess: Funktion zur Aufteilung des Kreisumfangs in gleiche Abschnitte.

Aufbewahrung der Nullpunkte des Werkstücks: Ermöglicht die Speicherung von bis zu 200 Nullpunkten des Werkstücks für einen effizienten Rückruf.

Lochverteilung entlang einer geneigten Linie: Fähigkeit, Löcher entlang einer schrägen Linie mit präziser Platzierung zu teilen.

Mathematische Berechnungswerkzeuge: beinhaltet Werkzeuge für fortgeschrittene Berechnungen, wie z. B. Durchmesserkompensation.

Bevel Process Zero Reset: Automatisches Zurücksetzen der Nullposition für die Bevelverarbeitung, um eine präzise Bearbeitung von Winkeloberflächen zu gewährleisten.

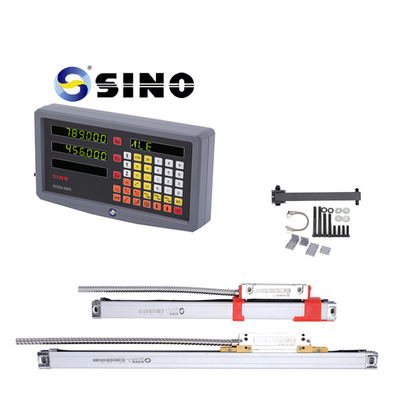

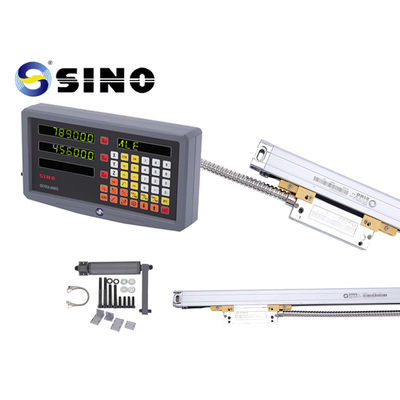

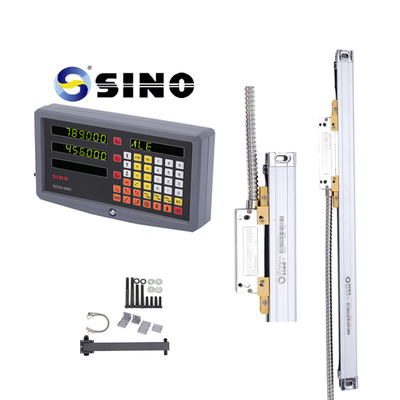

Produktbild / Fotos:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
