3 Achsen Digitale Ablesung SINO SDS6-3VE mit LED DRO Digitale Ablesung Kits für EDM-Maschine

3 Achsen Digitale Ablesung SINO SDS6-3VE mit LED DRO Digitale Ablesung Kits für EDM-Maschine

Das SDS6-3VE DRO verfügt über eine eigene Ausgabefunktion für EDM-Maschinen, mit der es sich zur Tiefenkontrolle mit dem EDM-Relee verbinden kann.

Die DRO der SDS6-Serie unterstützt Hochfrequenz-A/B-Signale bis zu 5 MHz und nutzt die neueste 16-Bit-SCM-Technologie.eine schnellere Messgeschwindigkeit und ein reibungsloseres SteuerungssystemJede Achse bietet 40 nichtlineare Kompensationspunkte zur Verringerung von Fehlern.

Stärkung der Funktionen:

• Rechner:

Mit dem DRO können Sie die Dezimalzahlen auf drei, vier oder fünf Stellen einstellen, wodurch die Berechnungsgenauigkeit erhöht wird.

• Nichtlineare Fehlerkompensation:

Es bietet bis zu 40 Abschnitte für eine nichtlineare Fehlerkompensation zur Verbesserung der Bearbeitungsgenauigkeit.

• Optionen für Dezimalzahlen im Zollmodus:

Im Zollmodus können Sie zwischen vier oder fünf Dezimalziffern wählen.

• Mitteilung:

Einschließlich EDM-kompatibler Ausgabe.

Spezifikationen:

Spannung:** Wechselstrom 80V/260V; 50Hz/60Hz, mit verschiedenen Steckplugoptionen

Stromverbrauch:** 15VA

Betriebstemperatur:** 0°45°C

Aufbewahrungstemperatur:** -30 ∼70°C

Ablesung Eingangssignal:** TTL/RS422 Quadratwelle

Eingangssignalfrequenz:** Bis zu 5 MHz

Maximale Auflösung für digitale Bildschirmlänge:** 5 μm (0,005 mm/0.0002")

Min Auflösung für den digitalen Bildschirmwinkel:** 0,0001/Impuls

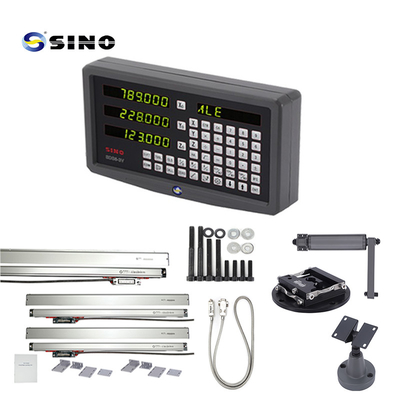

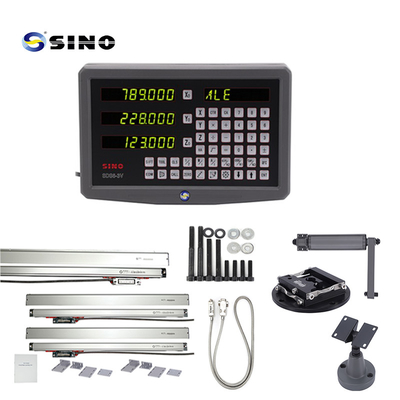

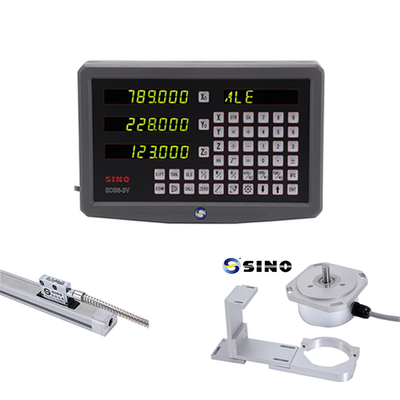

Produktbild / Fotos:

Entsprechende Ausgabeoberfläche:

Größe:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
