3 Achsen SINO SDS6-3VE Mehrzweck mit LED DRO, EIA-422-A Signal Digitallesekits für EDM-Maschine

3 Achsen SINO SDS6-3VE Mehrzweck mit LED DRO, EIA-422-A Signal Digitallesekits für EDM-Maschine

Das SDS6-3VE DRO verfügt über eine spezielle Ausgabefunktion, die für EDM-Maschinen entwickelt wurde und es ermöglicht, sich mit dem EDM-Relee zu verbinden, um die Tiefenverarbeitung zu steuern.

Die DRO der SDS6-Serie unterstützt Hochfrequenz-A/B-Signale bis zu 5 MHz und nutzt die neueste 16-Bit-SCM-Technologie, die es ermöglicht, verschiedene Grundfunktionen zu ersetzen.Diese vielseitige DRO bietet schnellere Messgeschwindigkeiten und ein intuitiveres SteuerungssystemJede Achse bietet 40 nichtlineare Kompensationspunkte zur Verringerung von Fehlern.

Stärkung der Funktionen:

1. Rechner: Mit dem DRO können Sie die Dezimalzahlen auf drei, vier oder fünf anpassen, wodurch die Berechnungsgenauigkeit erhöht wird.
2. Nichtlineare Fehlerkompensation:Er bietet bis zu 40 Abschnitte nichtlineare Fehlerkompensation, um die Bearbeitungsgenauigkeit zu verbessern.
3. Optionen für Dezimalzahlen im Zollmodus: Sie können entweder 4 oder 5 Dezimalzahlen im Zollmodus auswählen.
4. Kommunikation:Enthält EDM-kompatible Ausgabe für die integrierte Steuerung.

Spezifikationen:

Spannung:** Wechselstrom 80V~260V, 50Hz~60Hz (verschiedene Steckplugoptionen verfügbar)

Stromverbrauch:** 15VA

Betriebstemperatur:** 0~45°C

Lagertemperatur: ** -30~70°C

Ablesung zulässiges Eingangssignal:** TTL/RS422 quadratische Welle

Erlaubte Eingangssignalfrequenz:** Bis zu 5 MHz

Maximale Auflösung der digitalen Bildschirmlänge:** 5 μm (0,005 mm / 0,0002")

Mindestauflösung des digitalen Bildschirmwinkels:** 0,0001/Puls

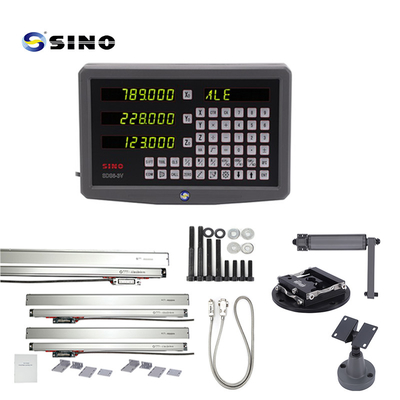

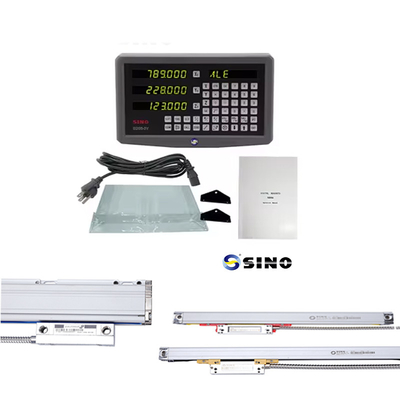

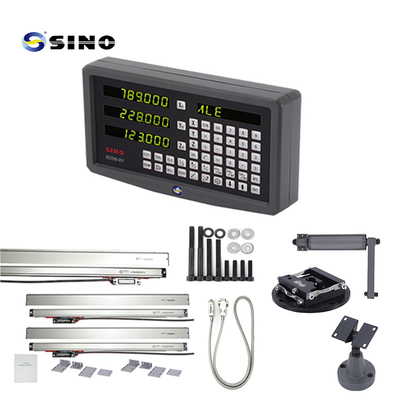

Produktbild / Fotos:

Entsprechende Ausgabeoberfläche:

Größe:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
