SINO SDS2MS 2 Axia DRO Digitale Ablesung mit linearem Encoder für Drehmaschine

SINO SDS2MS 2 Axia DRO Digitale Ablesung mit linearem Encoder für Drehmaschine

Der DRO SDS2MS ist ein vielseitig einsetzbares zwei-Koordinatennummer-Anzeigegerät, das für eine multifunktionale Verwendung geeignet ist.Es kann leicht an verschiedene Werkzeugmaschinen angepasst werden, indem die Parameter entsprechend den spezifischen Funktionen angepasst werden..

Erweiterte Funktionen:

1. Radius/Durchmesserumwandlung: Ermöglicht ein nahtloses Wechseln zwischen Radius- und Durchmessermessungen für mehr Flexibilität bei Bearbeitungsarbeiten.
2. MM/Inch-Umwandlung: Ermöglicht eine schnelle Umwandlung zwischen metrischen (mm) und imperialen (inch) Maßeinheiten, um unterschiedliche Bearbeitungsstandards zu berücksichtigen.
3. Absolute/relative Umwandlung: Unterstützt das Wechseln zwischen absoluten und relativen Messmodi, was für eine genaue Positionierung und inkrementelle Anpassungen während der Bearbeitung entscheidend ist.
4. Mittelsplitterfunktion: Erleichtert eine präzise Mittelpunktposition durch automatische Berechnung und Anzeige des Mittelpunktes zwischen zwei festgelegten Positionen.
5. Einfache "R"-Funktion: Vereinfacht die Messung des Radius durch einfache Eingabe und Berechnung der Radiuswerte.
6. Glatte "R"-Funktion: Erhöht die Genauigkeit der Radiusmessung, indem eine reibungslose Berechnung und Anzeige der Radiuswerte gewährleistet und die Bearbeitungsgenauigkeit optimiert wird.
7. PCD-Lochpositionierung am Umfang: Ermöglicht eine einfache und genaue Positionierung von Löchern, die auf einem Schlagkreisdurchmesser (PCD) angeordnet sind, was für Aufgaben wie das Bohren von Schraubenlöchern in kreisförmigen Mustern unerlässlich ist.
8. 200-Gruppen-Nullstandsspeicher: bietet eine umfangreiche Speicherkapazität für die Speicherung von bis zu 200 Nullpositionen und ermöglicht eine effiziente Einrichtung und Verwaltung mehrerer Bearbeitungsstücke.

Spezifikationen für das digitale Ablesesystem DRO SDS2MS

1. Spannungsbereich: AC 85V bis 250V, 50Hz bis 60Hz.
2. Stromverbrauch: 15 W / 25 VA.
3. Koordinatensystem: Unterstützt ein-Achsen- (eine Koordinate), zweiachsige und dreiachsige Konfigurationen.
4. Anzeige: Siebensegmentiges Display zur Anzeige signierter Dateninformationen mit acht Zeichen für die Anzeige von Symbolen für zwei oder drei Achsen.
5. Nettogewicht: 1,3 kg.
6. Eingangssignal: Akzeptiert TTL- und EIA-422-Ausgangssignale mit offenem Kollektor und bietet eine bequeme Schnittstelle zu programmierbaren Steuerungen.
7. Eingangssignalfrequenz: Unterstützt Frequenzen größer als 100 kHz.
8. Auflösung: Verschiedene Auflösungsoptionen werden unterstützt: 10 Mikrometer, 5 Mikrometer, 2 Mikrometer, 1 Mikrometer und 0,5 Mikrometer.

Merkmal:

1. Robustes Hardware-Design in Verbindung mit professioneller Software
2. Erreichung fortschrittlicherer EMV-Prüfziele mit deutlich verbesserten Störungsschutzfähigkeiten
3. Erfüllung der Anforderungen verschiedener Verarbeitungsumgebungen

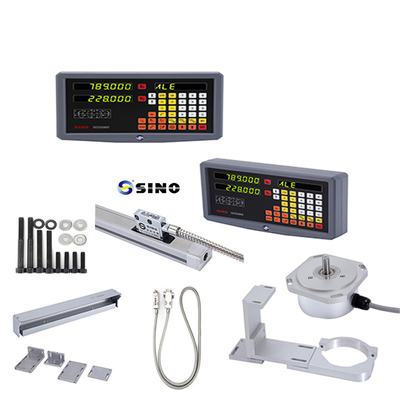

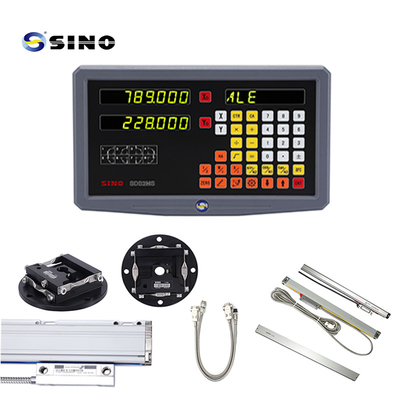

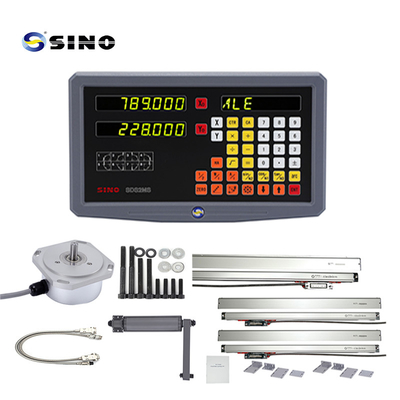

Produktbild / Fotos:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
