SINO SDS2-3VA 3 Achsen DRO Digitale Ablesemeter mit 16/32 Bit für Fräsmaschine und Drehmaschine

SINO SDS2-3VA 3 Achsen DRO Digitale Ablesemeter mit 16/32 Bit für Fräsmaschine und Drehmaschine

Hauptmerkmale:

1. 3-Achsen-Fähigkeit: Der SDS2-3VA DRO-Meter überwacht und steuert 3 Achsen gleichzeitig effizient, was ihn ideal für Maschinen wie Fräsmaschinen, Drehmaschinen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
2. Kompatibilität mit der linearen Glasskala KA300: Kompatibel mit der linearen Glasskala KA300 sorgt dieser digitale Messgerät für präzise und zuverlässige Messungen.entscheidend für die genaue Positionierung und Bearbeitung.
3. TTL/RS422-Signalunterstützung: Der SDS2-3VA unterstützt TTL/RS422-Signale,Gewährleistung einer zuverlässigen Kommunikation zwischen dem digitalen Ablesemeter und der linearen Skala für eine genaue und ununterbrochene Datenübertragung.
4. Digitale Anzeige: Mit einem klaren digitalen Display ermöglicht der Zähler Messungen in Echtzeit und ermöglicht eine präzise Überwachung und Steuerung des Bearbeitungsprozesses.
5. Benutzerfreundliche Benutzeroberfläche: Der DRO-Meter ist mit einer benutzerfreundlichen Benutzeroberfläche ausgelegt und ermöglicht eine einfache Einrichtung, Anpassung und Bedienung, wodurch die Benutzereffizienz und das Workflow-Management verbessert werden.

Diese Fortschritte verbessern die Benutzerfreundlichkeit der Grafikfunktion erheblich.seine beeindruckende Eingabefrequenz, die mit A/B-Phase-Unterstützung bis zu 5 MHz erreichen kann, zählt zu den weltweit höchsten.

SDS2-3VADigitale Ablesesysteme der DROFunktionen:

1. PCD-Umfangsabteilung: Ideal für Funkentester und Fräsmaschinen, ermöglicht diese Funktion eine präzise Abteilung auf Basis von PCD (Pitch Circle Diameter), die eine genaue Positionierung und Ausrichtung gewährleistet.
2. Involute-Kammerbearbeitung: Diese Funktion, die für Fräsmaschinen entwickelt wurde, erleichtert die Bearbeitung von Involute-Profilen, die für die Herstellung präziser Zahnräder und ähnlicher Profile von entscheidender Bedeutung sind.
3. Bevel-Bearbeitung und Winkeloberflächenbearbeitung: Speziell für Fräsmaschinen entwickelt, ermöglicht diese Funktion die Bearbeitung von Bevels und Winkeloberflächen mit hoher Präzision und Effizienz.
4. N3-Funktion: Exklusiv für Fräsmaschinen verbessert die N3-Funktion die Betriebsfähigkeit und unterstützt fortschrittliche Fräsvorgänge mit verbesserter Kontrolle und Genauigkeit.
5. Diagonale Bohrung mit einer Fräsmaschine: Ermöglicht diagonale Bohrungen speziell an Fräsmaschinen und bietet Vielseitigkeit bei Bearbeitungen.
6. R-Bogenfunktion: Diese Funktion, die für Fräsmaschinen entwickelt wurde, vereinfacht die Erstellung von Bögen mit unterschiedlichen Radien (R-Bogen), wodurch eine reibungslose und genaue Bearbeitung gebogener Oberflächen gewährleistet wird.
7. Konische Messfunktion: Diese Funktion ermöglicht ausschließlich für Drehmaschinen die präzise Messung von Koniewinkeln, die für eine präzise Bearbeitung und Montage unerlässlich sind.
8. 200-Werkzeug-Sammlung: Diese Funktion ist speziell für Drehmaschinen anwendbar und erleichtert eine effiziente Verwaltung und Abruf von bis zu 200 Werkzeugen und optimiert den Bearbeitungs- und Werkzeugverbrauch.
9. Anti-Dithering-Funktion: Für Schleifmaschinen entwickelt, minimiert diese Funktion während der Schleifprozesse das Zögern oder Schwanken und sorgt so für einheitliche und präzise Oberflächenbearbeitung.

Spezifikationen für das digitale Ablesesystem SINO SDS2-3VA plus eine lineare Glasskala

Voreinstellungsfunktionen: Das digitale Ablesesystem SDS2-3VA enthält voreingestellte Funktionen, die es Benutzern ermöglichen, bestimmte Messwerte zu speichern und schnell zurückzurufen.Diese Funktionalität ist für Aufgaben von unschätzbarem Wert, die wiederholte Messungen erfordern, die Konsistenz und Effizienz der Bearbeitungen gewährleistet.
Fehlerkompensation: Dieses System bietet Fehlerkompensationsfunktionen zur Minderung von Ungenauigkeiten, die durch Fehler der Werkzeugmaschine oder Messfehler entstehen.Durch Anwendung kalibrierter Ausgleichswerte, verbessert die Gesamtmessgenauigkeit und -zuverlässigkeit, was für ein qualitativ hochwertiges Bearbeitungsergebnis entscheidend ist.
Datenoberfläche: Einige Varianten des SDS2-3VA sind mit Datenoberflächen wie RS-232 oder USB ausgestattet.Diese Schnittstellen erleichtern eine nahtlose Datenübertragung und Kommunikation mit externen Geräten wie Computern oder DatenspeichernDiese Vernetzung ermöglicht eine effektive Integration in automatisierte Arbeitsabläufe und unterstützt umfassende Qualitätskontrollmaßnahmen.

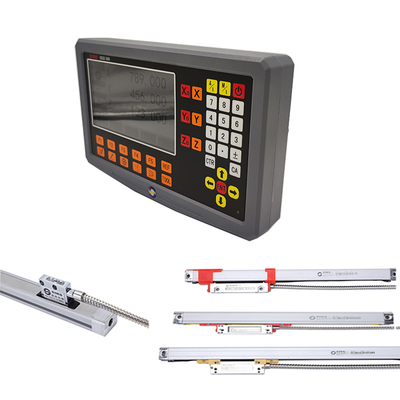

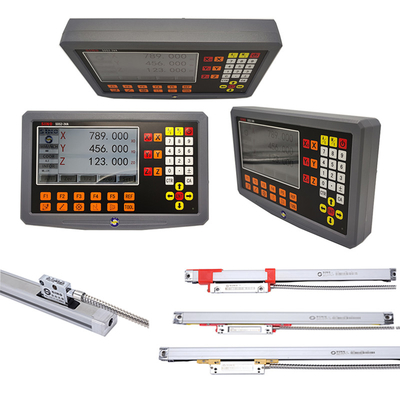

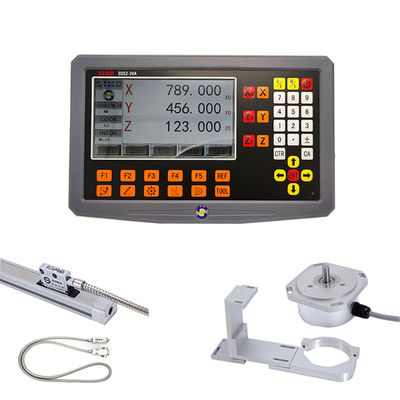

Produktbild / Fotos:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
