SINO SDS2-3MS Digitale Ablesesystem mit 3-Koordinatennummer-Anzeige für Drehmaschinen und Fräsmaschinen

SINO SDS2-3MS Drehmaschinenfreie Maschine mit DRO-Digitallese-SDS3MS-Display

SINO SDS2-3MS Drehmaschine DRO Digitale Ablesung mit drei Koordinatennummern.

Die SDS2-3MS SINO Lathe Fräsmaschine DRO Digitale Ablesung mit SDS3MS-Display ist ein digitales Ablesesystem, das speziell für Drehmaschinen und Fräsmaschinen entwickelt wurde.Es liefert genaue und Echtzeit-Messfeedback, so daß die Bediener den Bearbeitungsprozess genau überwachen und steuern können.

Eigenschaften:

Mehrfachachsenunterstützung: Dieses digitale Ablesesystem unterstützt mehrere Achsen und ermöglicht eine präzise Messrückkopplung und Steuerung verschiedener Maschinenbewegungen.Maschinisten können eine genaue Positionierung und Steuerung auf mehreren Achsen gleichzeitig erreichen, was die Gesamtmaschinenleistung erhöht.

Kompatibilität mit Drehmaschinen und Fräsmaschinen:Das DRO-System SDS2-3MS ist sowohl für Drehmaschinen als auch für Fräsmaschinen konzipiert und bietet Maschinisten, die mit verschiedenen Gerätetypen arbeiten, eine Vielseitigkeit.Es integriert sich nahtlos in die Steuerungssysteme dieser Maschinen, die eine optimierte Betriebsführung und Einrichtung erleichtern.

Hohe Genauigkeit:Das digitale Messsystem gewährleistet mit seinen hochdruckenden Messwerte eine präzise Steuerung der Maschinenbewegungen.Diese Fähigkeit ist unerlässlich, um enge Toleranzen und optimale Bearbeitungsergebnisse in verschiedenen industriellen Anwendungen zu erzielen.

Inkrementelle und absolute Messmodi:Das SDS2-3MS-DRO-System unterstützt sowohl inkrementelle als auch absolute Messmodi und bietet Flexibilität für verschiedene Bearbeitungsszenarien.Die Betreiber können bei Bedarf problemlos zwischen den Moden wechseln, die sich mit Effizienz und Genauigkeit an unterschiedliche Bearbeitungsanforderungen anpassen.

Funktionalität:

Das SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout System ermöglicht es den Bedienern, die Bewegungen der Maschine während der Lathe- und Fräsvorgänge genau zu überwachen und zu steuern.Es liefert Echtzeit-Feedback zur Messung, so daß die Bediener die erforderlichen Änderungen und Korrekturen vornehmen können, um die erforderliche Bearbeitungsleistung zu erzielen.

Verwendungszweck:

Digitale Ablesesysteme (DRO) sind wesentliche Werkzeuge für Bearbeitungsvorgänge, die eine präzise Messung und Steuerung in verschiedenen Branchen erfordern, einschließlich der Metallbearbeitung, der Holzbearbeitung, der Automobilindustrie,Luft- und Raumfahrt, und mehr.

Schlüsselanwendungen:

Drehmaschinenbetrieb:Das DRO-System ist entscheidend für Drehmaschinenbetriebe wie Bewegung, Drehen, Verjüngung, Gewinde und Rillen.Gewährleistung präziser und effizienter Bearbeitungsprozesse.

Fräsen:Bei Fräsarbeiten wie Konturierung, Schlitzen, Bohren und Profilieren spielt das DRO-System eine wichtige Rolle.die den Bedienern ermöglicht, präzise und wiederholbare Fräsarbeiten mit Leichtigkeit durchzuführen.

Versatile drei-Koordinatennummer-Anzeige (SDS3MS):

Das SDS3MS DRO-System verfügt über ein vielseitiges 3-Koordinaten-Nummernbildschirm, das sich leicht an verschiedene Maschinenfunktionen anpassen kann, indem Parameter angepasst werden,mit einer Breite von mehr als 20 mm,.

Mehrzweckfunktion:Mit der Fähigkeit, Funktionen nahtlos zwischen verschiedenen Werkzeugmaschinen zu wechseln, erhöht das SDS3MS DRO-System die Betriebsflexibilität und Effizienz.Maschinenbauer können sich auf seine genauen Messfunktionen verlassen, um ihre Bearbeitungsprozesse zu optimieren und überlegene Ergebnisse zu erzielen.

SINO SDS3MS-Digitalmessparameter

1. Spannungsbereich: AC 85V ~ 250V, 50Hz ~ 60Hz.
2. Stromverbrauch: 15 W (25VA).
3. Koordinatenzahl: Unterstützt 1 Koordinate, 2 Koordinaten oder 3 Koordinaten.
4. Anzeige: Siebensegment-Anzeige zur Anzeige von signierten Ausgangsdaten mit acht Zeichen, geeignet für zwei oder drei Achsen.
5. Gewicht: 2 kg.
6. Eingangssignal: Unterstützt TTL-, EIA-422- und offene Sammler-Ausgangssignale und bietet eine bequeme Schnittstelle zu programmierbaren Steuerungen.
7. Eingangssignalfrequenz: Ermöglicht Frequenzen von mehr als 100 kHz.
8. Auflösungsoptionen: Unterstützt Auflösungen von 10 Mikrometern, 5 Mikrometern, 2 Mikrometern, 1 Mikrometern und 0,5 Mikrometern.

Grundfunktionen

mm/Zoll Umwandlung Absolute/relative Umwandlung
Mittelsplit-Funktion Einfache "R"-Funktion.
Glatte "R"-Funktion, den Umfang eines Kreises teilen.
Sparen Sie 200 Werkstücke und teilen Sie die Löcher entlang einer schrägen Linie.
Mathematische Berechnung Werkzeug Durchmesser Kompensation
Bevel-Prozess Null-Standort Autoreist

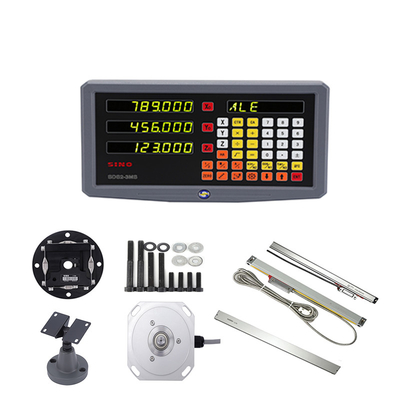

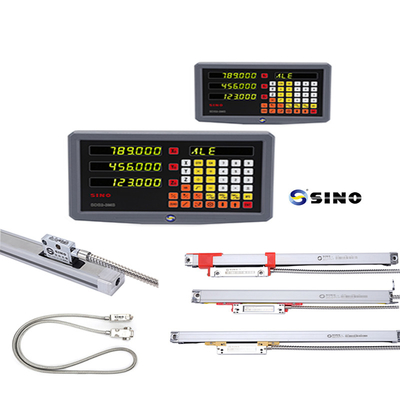

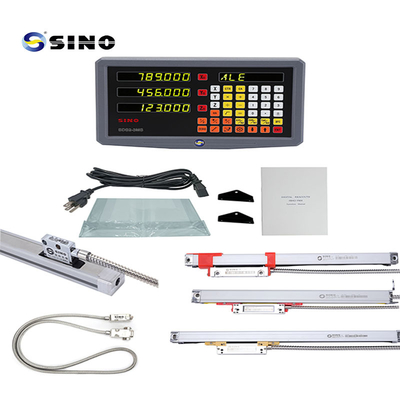

Produktbild / Fotos:

Das Regal auf dem Bild ist optional, kein Standardprodukt.
