Digitale Ausleseanzeige mit linearer Glasskala für SDS2MS mit hoher Präzision in zwei Achsen von SINO

Digitale Ausleseanzeige mit linearer Glasskala für SDS2MS mit hoher Präzision in zwei Achsen von SINO

Übersicht der SDS 2MS Doppelachsen-Digital-DRO und KA-Gitterliner

1. Dual-Axis DRO: Mit diesem Kit können Sie gleichzeitig die Bewegung der Maschine entlang zwei Achsen, wie die X- und Y-Achsen in einer Fräsmaschine, bedienen und anzeigen.Dies ermöglicht es Ihnen, den Betriebszustand der Maschine zu beurteilen und festzustellen, ob die Werkzeugmaschine die vom Benutzer gewünschte Position erreicht hat.
2. Magnetische Lineal-Encoder-System: Mit Hilfe der magnetischen Technologie, die KA lineare Lineal-Encoder-System.Dynamische Messwerte, die ziemlich genau sind, können durch die Zusammenarbeit mit der DRO-Anzeigeeinheit und der auf der Maschinenwelle montierten Magnetglaswaage ermittelt werdenDiese Messung kann die Position der Ausrüstung schnell abbilden.Die Bediener, die schnelle Eingaben erhalten, sind besser gerüstet, um zu beurteilen, ob die Bewegung der Werkzeugmaschine die gewünschten Effekte erzeugt und entsprechend reagiert.

3. Breiter Spannungsbereich: Der ideale Spannungsbereich für das SDS 2MS DRO-Kit liegt zwischen 100 und 240 Volt Wechselstrom.und nur wenn die erforderliche Spannung erreicht ist, kann die Vorrichtung effektiv funktionieren, die Benutzern helfen, an bestimmten Stellen genau zu messen.
4Benutzerfreundliche Schnittstelle: Das DRO-Display beinhaltet eine benutzerfreundliche Schnittstelle, die aus Tasten und einem digitalen Display besteht.Benutzer können mit verschiedenen Funktionsknöpfen zwischen verschiedenen Messdaten wechseln, um komplexe Arbeitsbedingungen zu bewältigen.

Fähigkeiten:

1Radius/Durchmesserumrechnung.

2. MM/Zoll Umrechnung.

3Absolute/relative Umrechnung.

4- Funktion der mittleren Spaltung.

5Einfache "R"-Funktion.

6Glatte "R"-Funktion.

7PCD-Lochposition auf dem Umfang.

8. 200 Gruppen Null-Positionsspeicher.

Detaillierte Parameter des digitalen Ablesesystems DRO SDS2MS:

1. Spannungsbereich: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2. 15w Stromverbrauch: 25 va

3- Koordinate der Zahl: eine Koordinate, zwei Koordinaten

4. Zeigen Sie, dass sieben Signatur (zwei oder drei Achsen) Ausgabe Dateninformationen mit acht Meter Wörter zeigen Symbole

5. Nettogewicht: 1,3 kg/2,9 lb

6Das Eingangssignal: TTL, EIA - 422 offene Sammler-Ausgangssignal, bequeme Schnittstelle mit einem programmierbaren Steuergerät.

7. Die Eingangssignalfrequenz zulässig: > 100 KHZ

8- zur Verbindung einer Auflösung: 10 Mikrometer, 5 Mikrometer, 2 Mikrometer, 1 Mu-Meter, 0,5 Mikrometer

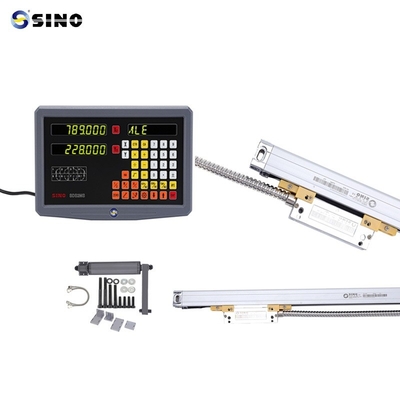

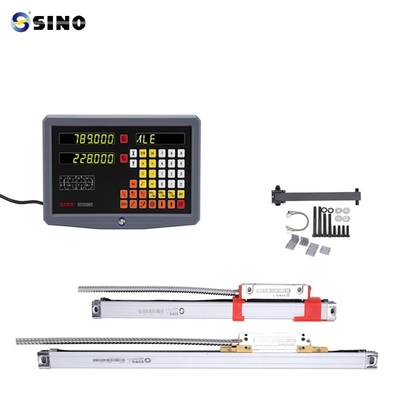

Produktbild / Fotos:

- Ich weiß.

Das Regal auf dem Bild ist optional, kein Standardprodukt.
