Hochpräzise 2-Achsen-SDS2MS-Digitalleseanzeige mit linearer Glasskala von SINO

Hochpräzise 2-Achsen-SDS2MS-Digitalleseanzeige mit linearer Glasskala von SINO

Übersicht der SDS 2MS Doppelachsen-Digital-DRO und KA-Gitterliner

1. Dual-Axis DRO: Mit diesem Kit können Sie gleichzeitig die Bewegung der Maschine entlang zwei Achsen steuern und beobachten, wie z. B. die X- und Y-Achsen in einer Fräsmaschine.Dies ermöglicht es Ihnen, den Arbeitsfortschritt der Ausrüstung zu bewerten und festzustellen, ob die Werkzeugmaschine die Zielposition des Benutzers erreicht hat.

2. Magnetische Lineal-Encoder-System: Die KA lineare Lineal-Encoder-System nimmt magnetische Technologie. Durch die Zusammenarbeit mit der DRO-Display-Einheit und der magnetischen Glaswaage auf der Maschinenwelle installiert,relativ genaue dynamische Messwerte erzielt werden könnenDiese Messung kann die Position der Ausrüstung rechtzeitig widerspiegeln.Eine rechtzeitige Rückmeldung kann es den Bedienern ermöglichen zu bestimmen, ob die Bewegung der Werkzeugmaschine den erwarteten Ergebnissen entspricht und rechtzeitig reagiert.

3. Breiter Spannungsbereich: Der ideale Spannungsbereich für das SDS 2MS DRO-Kit liegt zwischen 100 und 240 Volt Wechselstrom.und erst wenn die erforderliche Spannung erreicht ist, kann das Gerät ordnungsgemäß funktionieren, die Benutzern helfen, an bestimmten Stellen genau zu messen.

4. Benutzerfreundliche Schnittstelle: Das DRO-Display verfügt über eine benutzerfreundliche Schnittstelle, die aus Tasten und einem digitalen Display besteht.Benutzer können verschiedene Funktionsknöpfe wählen, um zwischen verschiedenen Messdaten zu wechseln, um komplexe Arbeitsumgebungen zu bewältigen.

Fähigkeiten:

1Radius/Durchmesserumrechnung.

2. MM/Zoll Umrechnung.

3Absolute/relative Umrechnung.

4- Funktion der mittleren Spaltung.

5Einfache "R"-Funktion.

6Glatte "R"-Funktion.

7PCD-Lochposition auf dem Umfang.

8. 200 Gruppen Null-Positionsspeicher.

Detaillierte Parameter des digitalen Ablesesystems DRO SDS2MS:

1. Spannungsbereich: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2. 15w Stromverbrauch: 25 va

3- Koordinate der Zahl: eine Koordinate, zwei Koordinaten

4. Zeigen Sie, dass sieben Signatur (zwei oder drei Achsen) Ausgabe Dateninformationen mit acht Meter Wörter zeigen Symbole

5. Nettogewicht: 1,3 kg/2,9 lb

6Das Eingangssignal: TTL, EIA - 422 offene Sammler-Ausgangssignal, bequeme Schnittstelle mit einem programmierbaren Steuergerät.

7. Die Eingangssignalfrequenz zulässig: > 100 KHZ

8- zur Verbindung einer Auflösung: 10 Mikrometer, 5 Mikrometer, 2 Mikrometer, 1 Mu-Meter, 0,5 Mikrometer

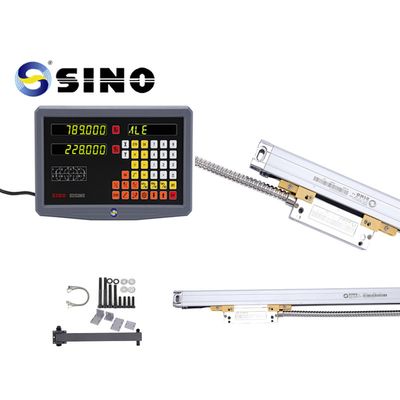

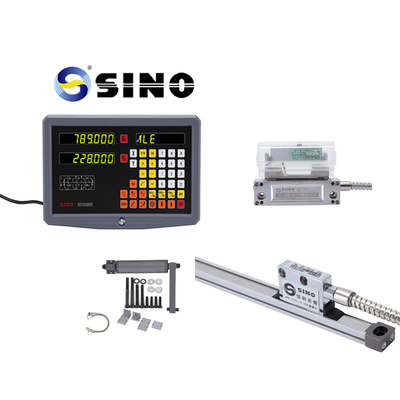

Produktbild / Fotos:

- Ich weiß.

Das Regal auf dem Bild ist optional, kein Standardprodukt.
