Zweiachsige digitale SDS 2MS-DRO- und KA-Gitterlinie mit folgenden Eigenschaften:

1. Dual-Axis DRO: Dieses Kit ermöglicht es Ihnen, die Bewegung des Werkzeugmaschins entlang zwei Achsen gleichzeitig zu überwachen und zu steuern, z. B. die X- und Y-Achsen in einer Fräsmaschine.Dies ermöglicht es Ihnen, den Betriebszustand der Ausrüstung klar zu bewerten und festzustellen, ob das Werkzeugmaschine in der richtigen Position ist.

2. Magnetische Lineal-Encoder-System: Die KA lineare Lineal-Encoder-System nutzt magnetische Technologie.Die DRO-Anzeigeeinheit und die auf der Maschinenwelle installierte magnetische Balance können die Position der Ausrüstung rechtzeitig widerspiegelnDie Messwerte können verwendet werden, um den Betriebszustand zu verfolgen und jederzeit Positionsfeedback zu geben.

3. Breiter Spannungsbereich: Das SDS 2MS DRO-Kit hat einen optimalen Spannungsbereich von 100 V bis 240 V Wechselstrom.Nur wenn die Spannung richtig eingestellt ist, kann das Gerät richtig funktionieren.

4. Benutzerfreundliches Interface: Es besteht aus Tasten und einem digitalen Display-Bildschirm, und der Schnittstellenbetrieb der DRO-Display-Einheit ist einfach.Mit Funktionsknöpfen zwischen verschiedenen Messdaten wechseln, kann die Arbeitsleistung verbessert werden.

Fähigkeiten:

1Radius/Durchmesserumrechnung.

2. MM/Zoll Umrechnung.

3Absolute/relative Umrechnung.

4- Funktion der mittleren Spaltung.

5Einfache "R"-Funktion.

6Glatte "R"-Funktion.

7PCD-Lochposition auf dem Umfang.

8. 200 Gruppen Null-Positionsspeicher.

Detaillierte Parameter des digitalen Ablesesystems DRO SDS2MS:

1. Spannungsbereich: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2. 15w Stromverbrauch: 25 va

3- Koordinate der Zahl: eine Koordinate, zwei Koordinaten

4. Zeigen Sie, dass sieben Signatur (zwei oder drei Achsen) Ausgabe Dateninformationen mit acht Meter Wörter zeigen Symbole

5. Nettogewicht: 1,3 kg/2,9 lb

6Das Eingangssignal: TTL, EIA - 422 offene Sammler-Ausgangssignal, bequeme Schnittstelle mit einem programmierbaren Steuergerät.

7. Die Eingangssignalfrequenz zulässig: > 100 KHZ

8- zur Verbindung einer Auflösung: 10 Mikrometer, 5 Mikrometer, 2 Mikrometer, 1 Mu-Meter, 0,5 Mikrometer

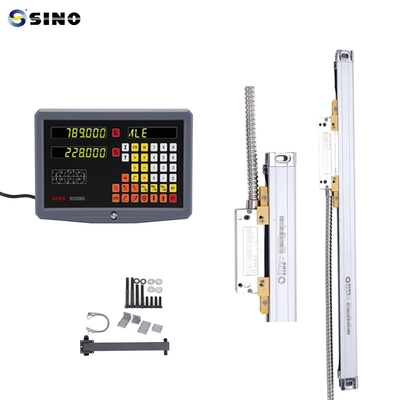

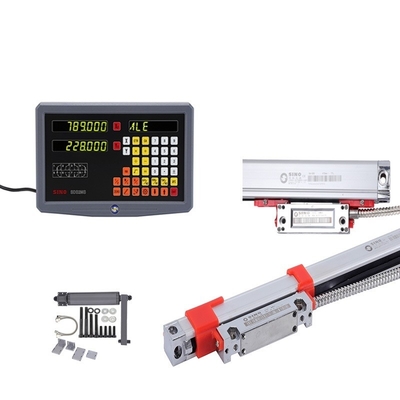

Produktbild / Fotos:

- Ich weiß.

Das Regal auf dem Bild ist optional, kein Standardprodukt.
