2-Achsen-DRO-SDS2MS-Digitalleseanzeige mit präziser Positionsfunktion

2-Achsen-DRO-SDS2MS-Digitalleseanzeige mit präziser Positionsfunktion

Einführung in die SDS2MS:

Das SDS 2MS digitale DRO-System und das 2-Achsen-KA300-Linearfehlerkorrektur- und Nichtlinearfehlerkorrekturmagnetische Skalensystem besitzen folgende Eigenschaften:

DRO mit zwei Achsen: Dieses Kit unterstützt die Messung mit zwei Achsen und ermöglicht es, die Bewegung der Maschine entlang zwei Achsen gleichzeitig zu überwachen und zu steuern, z. B. die X- und Y-Achsen in einer Fräsmaschine,so dass Sie den Betriebszustand der Ausrüstung sehr gut beobachten können.

Magnetische Lineal-Encoder-System: Das lineare KA-Lineal-Encoder-System verwendet magnetische Technologie, um genaue und wiederholbare Messungen zu liefern.Die magnetische Waage wird auf der Maschinenwelle installiert und zusammen mit der DRO-Anzeigeeinheit verwendet, um Positionsfeedback zu geben und jederzeit den Arbeitsfortschritt zu verfolgen.

Breiter Spannungsbereich: Das SDS 2MS DRO-Kit ist so konzipiert, dass es einen breiten Spannungsbereich für einen optimalen Betrieb zwischen 100V und 240V AC unterstützt.Diese Spannungsflexibilität gewährleistet die Kompatibilität mit verschiedenen Stromversorgungsstandards.

Benutzerfreundliche Schnittstelle: Die DRO-Display-Einheit verfügt über eine benutzerfreundliche Schnittstelle, in der Regel mit einem digitalen Display-Bildschirm und Tasten, wodurch sie einfach zu bedienen ist.Es ermöglicht Ihnen, zwischen verschiedenen Messungen von u zu wechseln, die Arbeitszeit sparen.

Fähigkeiten:

1Radius/Durchmesserumrechnung.

2. MM/Zoll Umrechnung.

3Absolute/relative Umrechnung.

4- Funktion der mittleren Spaltung.

5Einfache "R"-Funktion.

6Glatte "R"-Funktion.

7PCD-Lochposition auf dem Umfang.

8. 200 Gruppen Null-Positionsspeicher.

Detaillierte Parameter des digitalen Ablesesystems DRO SDS2MS:

1. Spannungsbereich: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2. 15w Stromverbrauch: 25 va

3- Koordinate der Zahl: eine Koordinate, zwei Koordinaten

4. Zeigen Sie, dass sieben Signatur (zwei oder drei Achsen) Ausgabe Dateninformationen mit acht Meter Wörter zeigen Symbole

5. Nettogewicht: 1,3 kg/2,9 lb

6Das Eingangssignal: TTL, EIA - 422 offene Sammler-Ausgangssignal, bequeme Schnittstelle mit einem programmierbaren Steuergerät.

7. Die Eingangssignalfrequenz zulässig: > 100 KHZ

8- zur Verbindung einer Auflösung: 10 Mikrometer, 5 Mikrometer, 2 Mikrometer, 1 Mu-Meter, 0,5 Mikrometer

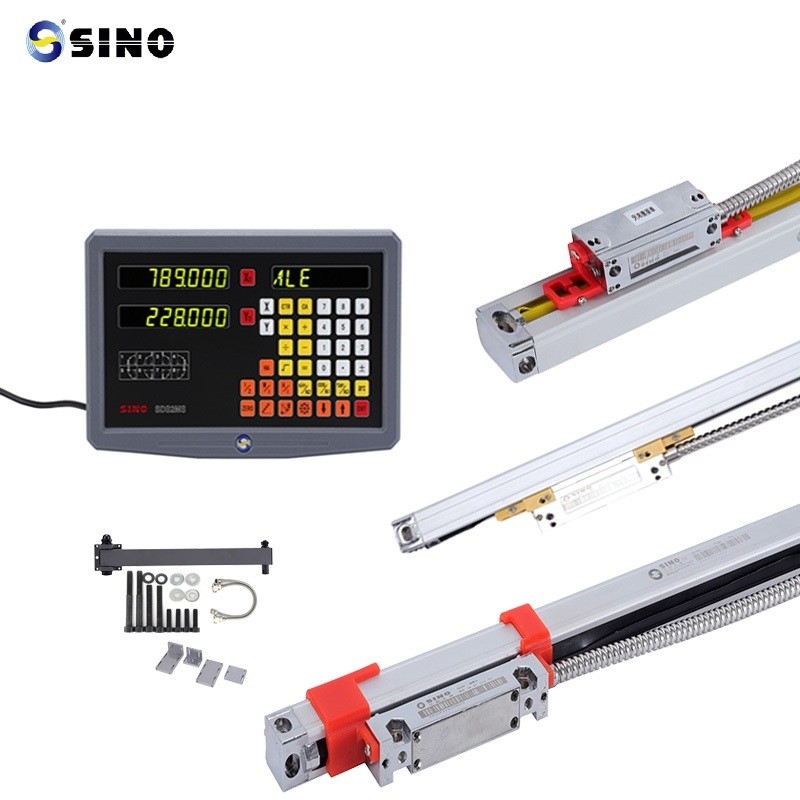

Produktbild / Fotos:

- Ich weiß.

Das Regal auf dem Bild ist optional, kein Standardprodukt.
