Produktdetails:
|
| Name: | SINO SDS2-3VA 3-Achsen-DRO-Digitallesesystem und KA-Glas-Linienliner | Zahl der Achse: | 3 Achsen Digitale Auslesekodeur |
|---|---|---|---|
| Signal: | TTL und RS422 | Anwendung: | Fräsmaschinen, Drehmaschinen, EDM-Maschinen |
| Versiegelungsschutzverfahren: | IP53 | Garantiezeit: | 365 Tage |
| Genauigkeit: | Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen beträgt: | Messbereich: | 30 bis 3000 mm |
| Markieren: | mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,5um KA SDS2-3VA Digital Readout Display |
||
SDS2-3VA Digitale Ableseschirm und hochpräzise lineare Glaslinie aus der 1um/5umKA-Serie
Eine Übersicht des dreiachsigen DRO-Digitallesesystems SINO SDS2-3VA ist wie folgt:
Die Grafikfunktion ist mit diesen Funktionen einfacher zu bedienen. Dies ist die erste Anlage in China, die ein DRO-System mit einem 16- und 32-Bit-Rechner verwendet.Es hat eine der höchsten Eingabefrequenzen der Welt, bis zu 5 MHz mit A/B..
Der SINO SDS2-3VA ist ein dreiachsiger digitaler Ablesemeter, der mit dem KA300-Glas-Linienliner kompatibel ist und das TTL/RS422-Signal unterstützt.Dieses digitale Messgerät wurde entwickelt, um die Position von Werkzeugmaschinenachsen für eine Reihe von Anwendungen genau anzuzeigen und zu messenDie lineare Lineallinie KA300 bietet eine genaue und zuverlässige Positionsrückmeldung, während das TTL/RS422-Signal eine schnelle und zuverlässige Kommunikation zwischen der Lineallinie und dem Messgerät gewährleistet.
Es ist die erste Anlage in China, die das DRO-System verwendet, einschließlich eines 16- und 32-Bit-Rechners.Effiziente Verbesserung der Arbeit
In Kombination mit KA300-Glas-Linearlinern verarbeitet der dreiachsige digitale Lesegerät SINO SDS2-3VA TTL/RS422-Signale.
Das Ziel des digitalen Anzeigemessgeräts ist es, die Position der Werkzeugmaschinenachse genau darzustellen und zu messen.Das TTL/RS422-Signal gewährleistet eine schnelle und zuverlässige Kommunikation zwischen Skala und Messtabelle.
SDS2-3VADigitale Ablesesysteme der DROFunktionen:
PCD-Umfangsabteilung (gilt für Funkenprüfer und Fräsmaschinen)
Funktion für die Bearbeitung von Involutkammern (für Fräsmaschinen)
Bevelbearbeitung und Verarbeitung von Winkeloberflächen (spezifisch für Fräsmaschinen)
N3-Funktion (spezifisch für die Fräsmaschine)
Mit einer Fräsmaschine, diagonal bohren
R-Bogenfunktion (spezifisch für Fräsmaschinen)
Funktion zur Messung der Spitze (nur Lathe)
200-Werkzeug-Sammlung (Anwendbarkeit der Drehmaschine)
Funktion zur Verhinderung von Dithern (für Schleifmaschinen)
Spezifikationen für das digitale Ablesesystem SINO SDS2-3VA plus eine lineare Glasskala
Voreinstellungsfunktionen: SDS2-3VA enthält Voreinstellungsfunktionen, mit denen Benutzer bestimmte Messwerte speichern und aufrufen können.
Fehlerkompensation: Das System kann eine Fehlerkompensationsfunktion zur Lösung des Problems ungenauer Werkzeugmaschinen oder Messfehler bereitstellen.
Datenoberfläche: Einige Versionen des digitalen Ablesesystems SDS2-3VA können über eine Datenoberfläche wie RS-232 oder USB verfügen, die die Datenübertragung und Kommunikation mit externen Geräten ermöglicht.Dies kann eine Verbindung zu Computersystemen oder die Datenerfassung für Qualitätskontrollzwecke ermöglichen..
| 1 Stück | 3 Achsen LED-Digitallese SDS2-3Va |
| 1 Stück | Schutzdeckung |
| 1 Stück | Gebrauchsanleitung (englisch) |
| 1 Stück | Kabel |

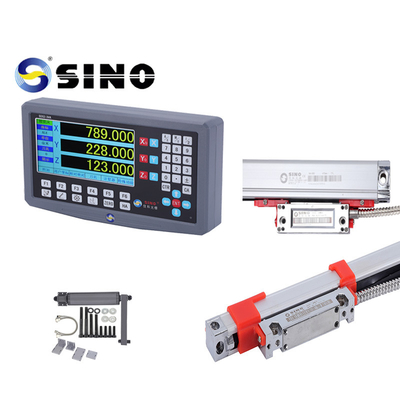

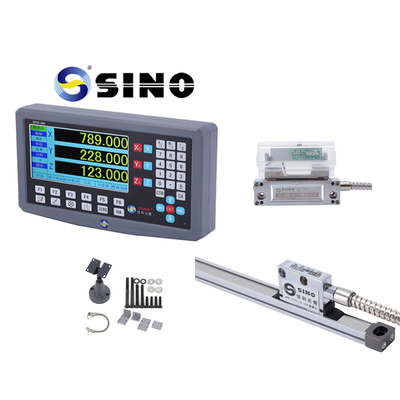

Produktbild / Fotos:
Das Regal auf dem Bild ist optional, kein Standardprodukt.
