Produktdetails:
|
| Name des Artikels: | SINO Lineare Gitterlinie | Funktion: | Bohrmaschinen/Lathen/Schleifmaschinen/Bearbeitungszentren |
|---|---|---|---|
| Messlänge (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Material: | Metall |
| Entschließung: | 0.1 μm/0,5 μm/1 μm/5 μm | Querschnitt des Gehäuses ((mm): | 16*16/25*34/18*20/30*43/40*42 |
| höchste Geschwindigkeit: | 60 (M/min) | Dichtungsschutz: | IP53 |
| Ausgabe: | RS422/TTL | Garantiezeit: | 1 Jahr |
| Genauigkeit: | Bei der Verwendung von Zellkristallen sind die folgenden Bedingungen einzuhalten: | Referenzpunkt: | Alle 50 mm eine |

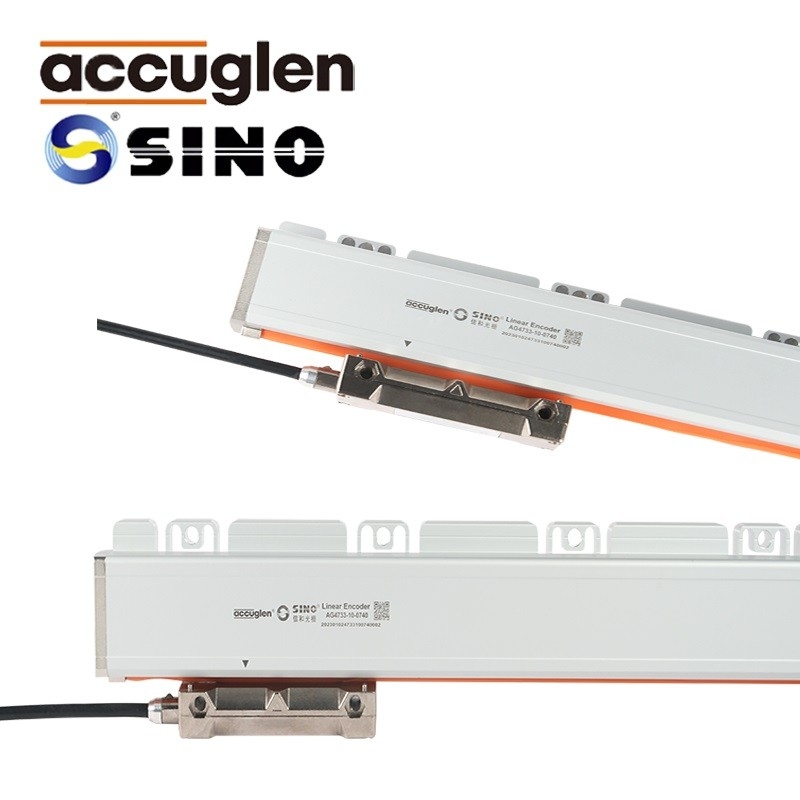

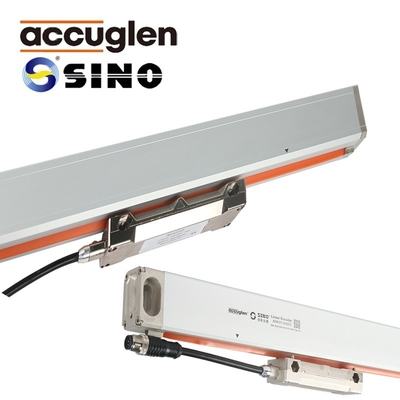

Lineare Encoder der chinesischen KA-Serie
Das komplette Set der Gitterliner umfasst:
Schrauben, Staubdeckung, Bedienungsanleitung, lineare Waage und Installationszubehör
Modell
1.KA-200:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:30mm-360mm,Auflösung:1μm/5μm
2.KA-300:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:70mm-1020mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
3.KA-500:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:70mm-470mm,Auflösung:0.5 μm/1 μm/5 μm
4.KA-600:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:1000mm-3000mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
5.KA-700:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge: 170mm-1240mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
Beschreibung
1Sportgeschwindigkeit: bis zu 60 m/min
2Fernübertragung: bis zu 100 Meter können geteilt werden
3Der Messkopf erhöht die maximal zulässige Geschwindigkeit und Beschleunigung entlang der Messrichtung, wenn er sich mit geringer Reibung auf dem Glas entlang einer Führungsschiene bewegt.Erzeugung einer höheren Produktkinetische Energie.
4Die weichen Metallschutzhülle und das mehrschichtige Isoliernetz der Signalkabel bieten eine zuverlässige Wasserdichtheit und eine starke Störungshemmung.
5Die Schlacke mit Chrombeschichtung und der anodierte Aluminiumlegierungshülle bieten eine überlegene Korrosionsbeständigkeit.
6. Gut gefertigte Teile sind einfach zu installieren und zu warten. Gute staub- und wasserdichte Eigenschaften tragen zu einer langen Lebensdauer bei.
Anlage mit einem KA-200-Gitterliner mit Volldeckung mit einem D-, X- und H-Regelliner-Deckel
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
