Produktdetails:
|
| Name des Artikels: | SINO Lineare Gitterlinie | Funktion: | Bohrmaschinen/Lathen/Schleifmaschinen/Bearbeitungszentren |
|---|---|---|---|
| Messlänge (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Material: | Metall |
| Entschließung: | 0.1 μm/0,5 μm/1 μm/5 μm | Querschnitt des Gehäuses ((mm): | 16*16/25*34/18*20/30*43/40*42 |
| Höchste Geschwindigkeit ((m/min): | 60 | Dichtungsschutz: | IP53 |
| Ausgabe: | TTL/RS422 | Garantiezeit: | 1 Jahr |
| Genauigkeit: | Die in Absatz 1 Buchstabe a genannten Prüfungen sind in der Regel in der Regel in der Regel in der f | Referenzpunkt: | Einer in jedem 50 mm |

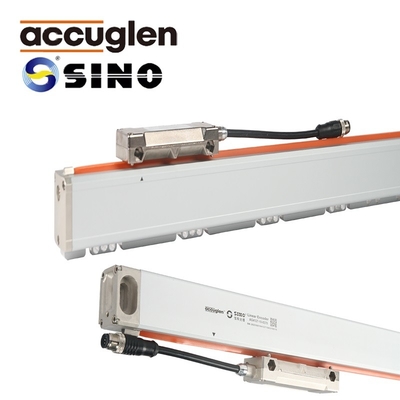

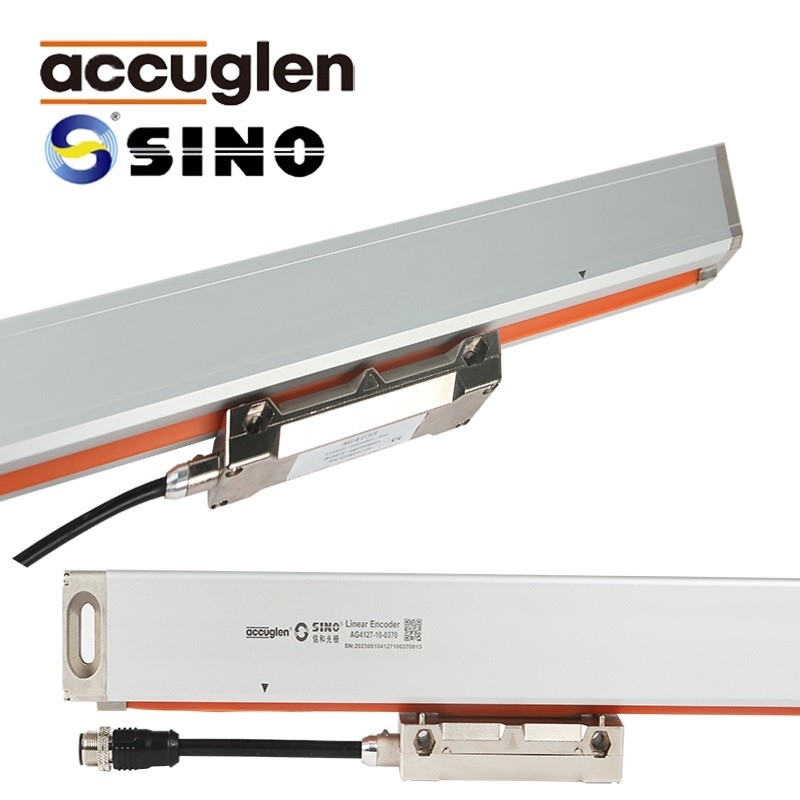

KA-Serie Linear Encoder Optical Linear Scale Gitterliner Made In China
Das komplette Set der Gitterlinie umfasst:
Lineare Waage, Schrauben, Staubdeckung, Bedienungsanleitung, Installationszubehör
Modell
1.KA-200:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:30mm-360mm,Auflösung:1μm/5μm
2.KA-300:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:70mm-1020mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
3.KA-500:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:70mm-470mm,Auflösung:0.5 μm/1 μm/5 μm
4.KA-600:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:1000mm-3000mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
5.KA-700:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge: 170mm-1240mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
Beschreibung
1Sportgeschwindigkeit: über 60 Meter pro Minute
2Fernübertragung: bis zu 100 Meter
3Der Lesekopf bewegt sich mit minimalem Reibungsprozess auf dem Glas entlang einer Führungsschiene.die zu einer ausgezeichneten kinetischen Produktenergie und einer Erhöhung der maximal zulässigen Geschwindigkeit und Beschleunigung entlang der Messrichtung führt
4Das mehrschichtige Dämmnetz und die an Signalkabeln angebrachte weiche Metallschutzhülle sorgen für eine zuverlässige wasserdichte Leistung und eine gute Störungshemmung
5Der anodisierte Aluminiumlegierungs-Flachkörper und das verchromte Flachende bieten eine ausgezeichnete Korrosionsbeständigkeit.
6. Sorgfältig konstruierte Komponenten sind einfach zu installieren und zu warten.
Anlage mit einem KA-200-Gitterliner mit Volldeckung mit einem D-, X- und H-Regelliner-Deckel
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
