Produktdetails:
|
| Name des Artikels: | SINO Lineare Gitterlinie | Funktion: | Drehmaschine / Fräsmaschine |
|---|---|---|---|
| Messlänge (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Material: | Metall |
| Entschließung: | 0.1 μm/0,5 μm/1 μm/5 μm | Querschnitt des Gehäuses ((mm): | 16*16/25*34/18*20/30*43/40*42/ |
| Höchste Geschwindigkeit ((m/min): | 60 | Dichtungsschutz: | IP53 |
| Ausgabe: | TTL/RS422 | Garantiezeit: | 1 Jahr |
| Genauigkeit: | Bei der Verwendung von Zellkristallen sind die folgenden Anforderungen zu beachten: | Referenzpunkt: | Einer in jedem 50 mm |

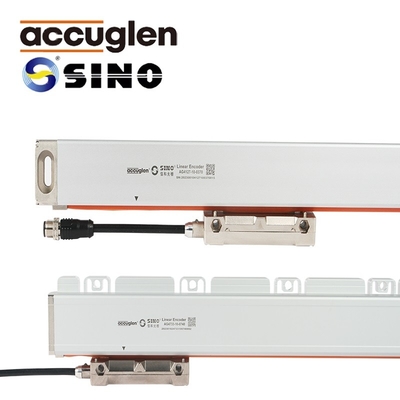

Die TTL/RS422 Signal Ka-Serie für Lathe hat eine Auflösung von 0,1um/5um/1um Linear Glass Scale Encoder
Das komplette Set der Gitterlinie umfasst:
Lineare Waage, Schrauben, Staubdeckung, Bedienungsanleitung, Installationszubehör
Modell
1.KA-200:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:30mm-360mm,Auflösung:1μm/5μm
2.KA-300:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:70mm-1020mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
3.KA-500:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:70mm-470mm,Auflösung:0.5 μm/1 μm/5 μm
4.KA-600:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge:1000mm-3000mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
5.KA-700:Genauigkeit:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Messlänge: 170mm-1240mm,Auflösung:0.1 μm/0,5 μm/1 μm/5 μm
Unser Gitterliner hat folgende Eigenschaften:
1.Schnelle Bewegung, mehr als 60 Meter pro Minute
2Die Schiebekomponenten des Lagers können eine minimale Reibungsbewegung und eine effektive wiederholte Platzierung entlang des Gitterglases durchführen.
3Das Signalkabel verwendet mehrschichtig isoliertes Stahldrahtnetz und einen Metall-Weichschalen-Schutz, der eine gute wasserdichte und störungsfreie Leistung aufweist.
4Aufgrund der Verwendung der Anodisierungstechnologie in Aluminiumlegierungsmaterialien sind die robusten, chromierten Legierungsschuppen und die hervorstechenden Teile des Körpers verschleißbeständig.
5Durch die Verwendung eines Gitterplatzes zur Lokalisierung der Position können lineare Linealleiter auf verschiedenen digitalen Lesemaschinen verwendet werden, um die interne Verarbeitung zu unterstützen.
6. Individuelle Komponenten machen die Installation, Wartung und Reparatur von linearen Encodern sehr einfach, und sie sind wasserdicht, staubdicht und haben eine lange Lebensdauer
7Der lineare Encoder verwendet ein Glaspräzisionsmessgitter als Messreferenz, um eine hohe Genauigkeit zu gewährleisten.
Anlage mit einem KA-200-Gitterliner mit Volldeckung mit einem D-, X- und H-Regelliner-Deckel
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
