Produktdetails:
|
Name des Artikels: | Lineare Skala für optische Verschlüsselungsglas | Anwendung: | System-linearer Glaskodierer der digitalen Anzeige |
---|---|---|---|
Gebrauch: | Stellungsgeberskalierung | Kundengebundene Länge: | 70 mm/120 mm/170 mm/220/270/320/370 mm |
Länge: | Bei der Verwendung von Zellstoff ist die Zellstoffdichte der Zellstoffdichte zu messen. | Material: | Aluminium/Metall |
Funktion: | EDM-/Lathe/Grinding/Boringmaschine | Entschließung: | 0.5/1/5 μm |
Markieren: | Glaslineare Skala Ka500,470 mm Länge Glas Linearskala,5um Auflösung Glaslinear Encoder |

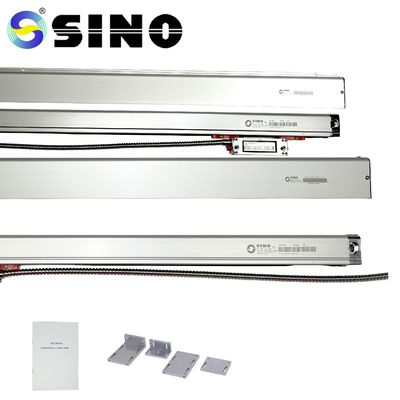

SINO KA500 Optical Encoder Glas Linear Scale CNC Linear Encoder Scale für digitale Ablesung
Glaslineare Skala Ka500, 0,5/1/5um Auflösung, 70-470mm Länge für digitale Ablesung
Die SINO KA500 Optical Encoder Glass Linear Scale ist eine CNC-lineare Encoder-Skala, die für den Einsatz mit digitalen Ablesesystemen (DRO) entwickelt wurde.Es bietet ein genaues und zuverlässiges Messfeedback für CNC-MaschinenDie optische Encoder-Technologie sorgt für hohe Auflösung und Langlebigkeit und eignet sich somit für anspruchsvolle industrielle Anwendungen..
Eigenschaften:
Optische Encoder-Technologie: Die lineare Skala KA500 nutzt eine optische Encoder-Technologie, die eine hoche Präzision bei hervorragender Auflösung ermöglicht.Das optische System ermöglicht eine genaue Positionserkennung und minimiert Fehler, die durch Umweltfaktoren wie Vibrationen und Temperaturänderungen verursacht werden.
Lineare Glaswaage: Die lineare Waage besteht aus hochwertigem Glas, das für Haltbarkeit und Stabilität in rauen Bearbeitungsumgebungen sorgt.Die Glaskonstruktion bietet Widerstand gegen mechanischen Verschleiß und Korrosion, wodurch die Lebensdauer der Waage verlängert wird.
CNC-Kompatibilität: Die lineare Skala KA500 ist mit CNC-Maschinen kompatibel und eignet sich daher für die Verwendung in verschiedenen Fertigungs- und Bearbeitungsanwendungen.Es kann leicht in das Steuerungssystem von CNC-Maschinen für eine präzise Positionierung und Bewegungssteuerung integriert werden.
Einfache Installation: Die lineare Waage ist für eine einfache Installation ausgelegt, mit Montageklammern und Zubehör im Paket.Dies vereinfacht den Aufbau und ermöglicht eine schnelle Integration in bestehende CNC-Systeme.
Lange Längenoptionen: Die lineare Waage KA500 ist in verschiedenen Längen erhältlich, um verschiedene Maschinengrößen und Fahrstrecken unterzubringen.Diese Flexibilität ermöglicht es den Benutzern, die geeignete Waagelänge auf der Grundlage ihrer spezifischen Maschinenanforderungen auszuwählen.
Funktionalität:
Der SINO KA500 Optical Encoder Glass Linear Scale bietet eine genaue und Echtzeit-Positionsrückmeldung für CNC-Maschinen.die den Bedienern ermöglicht, präzise Bearbeitungsergebnisse zu erzielen und enge Toleranzen zu haltenDie hochauflösende Messfähigkeit der linearen Skala sorgt für eine hervorragende Genauigkeit und verbessert die Gesamtleistung von CNC-Systemen.
Verwendungszweck:
Die lineare Skala KA500 wird in CNC-Bearbeitungsanwendungen in Branchen wie Metallbearbeitung, Holzbearbeitung und Fertigung weit verbreitet.Es eignet sich für Anwendungen, die eine präzise und zuverlässige Positionsrückmeldung erfordern, einschließlich Fräsen, Drehen, Schleifen und sonstiger CNC-Bedienungen.
Der KA-500 ist ein kleiner Encoder, der speziell für Werkzeugmaschinen mit eingeschränkter Installation und Arbeitsfläche entwickelt wurde.Die Größe beträgt 70 x 470 mm..
Das Paket beinhaltet:
Glaslineare Waage, 1 Stück, KA500-470mm
0.5/1/5 m Auflösung verfügbar.
Anhand der Bedürfnisse der Verbraucher können maßgeschneiderte Encoderlängen (L0) bereitgestellt werden.
Modell | L0 | L1 | L2 | Modell | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500 bis 120 | 120 | 222 | 232 | KA500 bis 370 | 370 | 472 | 482 |
KA500 bis 170 | 170 | 272 | 282 | KA500 bis 420 | 420 | 522 | 532 |
KA500 bis 220 | 220 | 322 | 332 | KA500 bis 470. | 470 | 572 | 582 |
KA500 bis 270 | 270 | 372 | 382 |
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Betriebsleitlinie
Der Benutzer ist verpflichtet, die Allgemeine Beschreibung, Sicherheitsanforderungen und
alle Inhalte des Kapitels 1 3.
2Neben der allgemeinen Beschreibung, Sicherheitsüberlegungen und der Gesamtheit der Informationen in
Die Techniker für Montage, Prüfung und Reparatur müssen den Kapiteln 1 bis 3 sorgfältig folgen.
die einzelnen Abschnitte der Kapitel 45 umfassen.
3Nur die KA-Serie der SINO-Integrierten Schaltungen ist in diesen Betriebsanleitungen erfaßt.
der lineare Codierer.
Bitte nehmen Sie sich einen Moment Zeit, um die folgenden Sicherheitsanweisungen zu lesen.
Verwenden Sie Ihren linearen Encoder sicher.
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
