Produktdetails:
|
| Name des Artikels: | Glas-Linearskala-optischer Encoder SINO KA600-1200mm | Anwendung: | Lineare Encoder mit M-Abdeckungs-Digital-Lesemesser |
|---|---|---|---|
| Gebrauch: | Stellungsgeberskalierung | Kundengebundene Länge: | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
| Länge: | Für die Berechnung der Verbrennungsmenge sind die folgenden Angaben zu beachten: | Material: | Aluminium |
| Funktion: | EDM/Late/Schleifmaschine/Bohrmaschine/Fräsmaschine | Entschließung: | 0.5/1/5 μm |
| Markieren: | DRO Linear Glass Scale Encoder,TTL Linear Glass Scale Encoder,SINO KA600 Glaslinear Encoder |
||

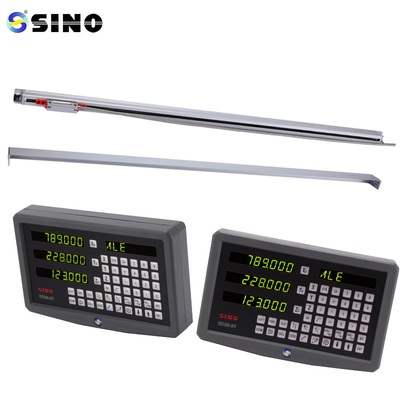

SINO KA600 1200 mm 5 Mikron TTL EIA-422-A DRO Linear Glas Skala Encoder
Das Paket beinhaltet:
lineare Glaswaage, 500 ∼ 1200 mm, in einem Stück.
Eine Auflösung von 0,5/1/5um ist verfügbar.
Anpassungsgebundene Encoderlängen (L0) können je nach Bedarf der Kunden bereitgestellt werden.
Normalerweise sind die Skala-Abschlüsse gleich weit auseinander und bedeuten ein bestimmtes Maßeinkrement, wie einen Millimeter oder einen Zoll.Der photoelektrische Sensor erkennt die Gradationen, wenn sich der Lesekopf entlang der Skala bewegtEin digitales Display-Gerät oder ein computergestütztes System kann diese Signale entschlüsseln und Echtzeit-Positionsfeedback bereitstellen.
Mit Hilfe einer inkrementellen optischen Codierungstechnik wird die Lesekopfposition der linearen Skala KA600 ermittelt.
Normalerweise besteht sie aus einer Glas- oder Metallwaage und einem Lesekopf, der sich entlang der Waage bewegt, wenn sich das zu messende Maschinenteil oder -gegenstand bewegt.Die Abschlüsse oder Markierungen auf der Skala werden durch einen photoelektrischen Sensor und eine Lichtquelle im Lesekopf erkannt.
| Modell | L0 | L1 | L2 | Modell | L0 | L1 | L2 |
| KA600 bis 1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600 bis 1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600 bis 1200 | 1200 | 1350 | 1370 | KA600 bis 2300 | 2300 | 2450 | 2470 |
| KA600 bis 1300 | 1300 | 1450 | 1470 | KA600 bis 2400 | 2400 | 2550 | 2570 |
| KA600 bis 1400 | 1400 | 1550 | 1570 | KA600 bis 2500 | 2500 | 2650 | 2670 |
| KA600 bis 1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600 bis 2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600 bis 2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600 bis 3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Der KA-600-Encoder, der speziell für große Werkzeugmaschinen entwickelt wurde, verfügt über
Bei der Anlage ist eine große Größe und eine gute Steifigkeit zu berücksichtigen.
Die Länge beträgt 1000 bis 3000 mm.
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
