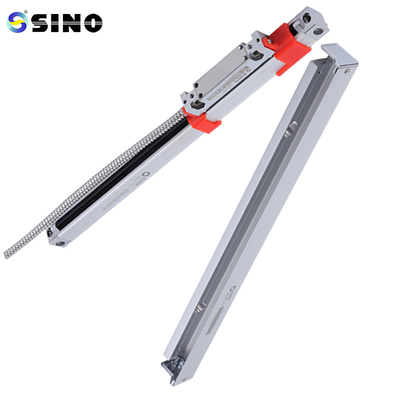

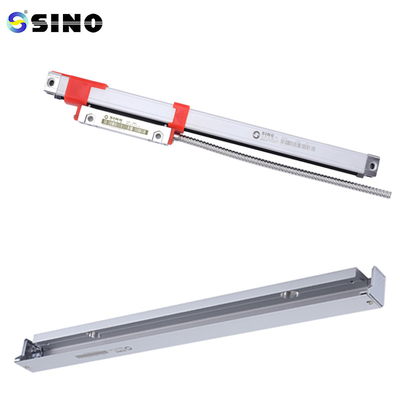

SINO Linear Scale Encoder 5um KA200 320mm für Drehmaschinen DRO Werkzeuge

SINO Linear Scale Encoder 5um KA200 320mm für Drehmaschine Fräsmaschine DRO Werkzeuge

Die Packung enthält:

Abhängig von der verfügbaren Installationshöhe und -länge müssen auf verschiedenen Maschinen alle Arten von Linealen montiert werden.Angesichts des begrenzten Platzes auf der Maschine, wäre der KA-200 mit einem Querschnitt von 16 mm*16 mm die beste Option.

Der KA-200 ist eine superkleine, dünne Linie, die es erleichtert, spezielle Messgeräte zu installieren und in einigen engen Räumen zu verwenden.jede Linie für den linearen Encoder der Baureihe KA wurde einem strengen Qualitätskontrollverfahren unter Verwendung einer dynamischen Lasersteuerung unterzogen.

Parameter KA-200

30 mm bis 360 mm verfügbare Messlänge

16 mm x 16 mm Querschnitt

Genauigkeit: +/- 3, 5, 10 (680 F, 1000 mm)

Eine Einheit ist gleich 50 Millimeter.

Höchstmessgeschwindigkeit: 60 m/s

Schutzniveau IP55

Auflösung 1 um/ 5 um (0,001 mm/ 0,005 mm)

Ausgangssignal: TTL/EIA-422-A

Standard für Kabel: 2 Meter

Bar Pitch: 0,02 mm

80mA bei +5%, +5V

Betriebsbereich: 0 bis 45 °C

9-Pin-Anschluss

A, OV, B, Leer, 4.Leer, 5.Z, 6.A, +5V, 7.B und 9.Z

L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs

L2: Gesamtgröße des Encoders

Einzelheiten:

Alle linearen Waagen werden vor der Lieferung getestet.
