Produktdetails:
|
| Name des Artikels: | Lineare Encoder SINO KA500-120 mm | Anwendung: | Digitale Ablesemeter für Gitter |
|---|---|---|---|
| Gebrauch: | Digitale Ablesemessgerät der Gitter | Kundengebundene Länge: | 320mm/370mm/420mm/470mm |
| Länge: | 70mm/120mm/170mm/220mm | Material: | Aluminium |
| Funktion: | EDM/Lathemaschine/CNC-Maschine/Schleifmaschine/Bohrmaschine | Entschließung: | 0.5μm/1μm/5μm |
| Markieren: | Digitale Ablesung in kleiner linearer Skala,KA500-120 MM-5UM Digitale Ablesung in linearer Skala |
||

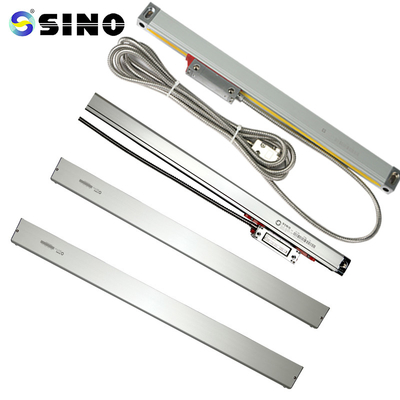

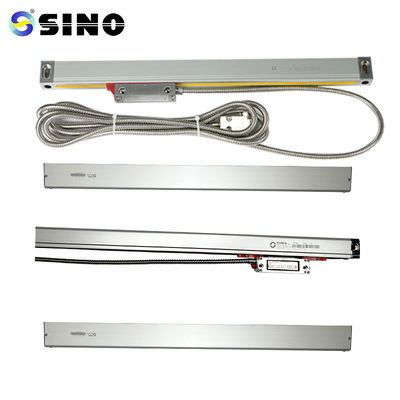

Digitale Ablesung in kleinem linearen Maßstab für Drehbohrmaschine (KA500-120MM-5UM)
Speziell für Werkzeugmaschinen mit eingeschränktem Montage- und Betriebsraum ist der KA-500 Mini-Encoder konzipiert.Die Größe ist 70 mal 470 Millimeter.
Das Paket beinhaltet:
KA500-120 mm lineares Gitter, 1 Stück
Eine Auflösung von 0,5um/1um/5um ist verfügbar.
Die angepassten Encoderlängen (L0) können je nach Bedarf der Kunden bereitgestellt werden.
| Modell | L0 | L1 | L2 | Modell | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500 bis 120 | 120 | 222 | 232 | KA500 bis 370 | 370 | 472 | 482 |
| KA500 bis 170 | 170 | 272 | 282 | KA500 bis 420 | 420 | 522 | 532 |
| KA500 bis 220 | 220 | 322 | 332 | KA500 bis 470. | 470 | 572 | 582 |
| KA500 bis 270 | 270 | 372 | 382 |
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Betriebsanweisungen
Der Benutzer muss die Allgemeine Beschreibung, die Sicherheitsüberlegungen und
der gesamte Inhalt des Kapitels 1.
Die allgemeine Beschreibung, die Sicherheitsüberlegungen und alle Einzelheiten in
Bei der Montage, Prüfung und Wartung müssen die Fachleute die Kapitel 1 bis 3 streng beachten.
Verständnis für jedes einzelne Konzept aus den Kapiteln 4-5.
Diese Bedienungsanleitung bezieht sich ausschließlich auf die SINO KA-Serie von integrierten Schaltungen.
Einfache Codierung.
4Bitte lesen Sie die folgenden Sicherheitsempfehlungen.
Verwenden Sie Ihren linearen Encoder vorsichtig.
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
