Produktdetails:
|

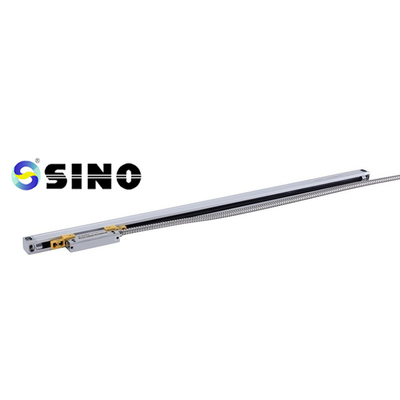

| Einzelteil-Name: | SINO KA500-170mm linearer Kodierer | Anwendung: | optischer Sensor der linearen Skala-5um |
|---|---|---|---|
| Verwendung: | Skalenstelle-Sensor | Kundengebundene Länge: | 70mm/120mm/170mm/220mm |
| Länge: | 320mm/370mm/420mm/470mm | Material: | Aluminium |
| Funktion: | Maschine EDM/Lathe/Grinding/Boring Machine/CNC | Entschließung: | 0.5μm/1μm/5μm |
| Markieren: | LCD Digital 2-Achsen-DRO-Kit,Linearmaßstab 2-Achsen-DRO-Kit |
||
2-Achsen-DRO-Kit, LCD-Digitalanzeige, 5 µm, linearer Maßstab, optischer Sensor, Glasmaßstab, Lineal für Drehmaschine, Fräsmaschine
Der Mini-Encoder KA-500 wurde speziell für Werkzeugmaschinen mit begrenztem Installations- und Betriebsraum entwickelt.Positionsanforderungen von Kunden können berücksichtigt werden.Die Größe beträgt 70 mal 470 Millimeter.
Paket beinhaltet:
Lineares Maßstabsgitter, 1 Stück, KA500-170mm
Es gibt eine Auflösung von 0,5 um/1 um/5 um.
Abhängig von den Anforderungen der Kunden können kundenspezifische Encoderlängen (L0) angeboten werden. (Länge: 70–470 mm)
| Modell | L0 | L1 | L2 | Modell | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Effektive Messlänge des Encoders L1: Abmessung der Encoder-Montagebohrung
L2: Gesamtabmessungen des Encoders
Bedienungsanleitung
Der Benutzer muss die allgemeine Beschreibung, die Sicherheitshinweise und lesen
den gesamten Inhalt von Kapitel 1 3.
Zusätzlich zu den Sicherheitsaspekten, der allgemeinen Beschreibung und allen Informationen in
Für Installation, Prüfung und Wartung müssen sich die Fachkräfte genau an die Kapitel 1 bis 3 halten.
Verstehen Sie jede einzelne Idee aus den Kapiteln 4-5.
Die integrierten Schaltkreise der SINO KA-Serie sind die einzigen, die in dieser Bedienungsanleitung behandelt werden.
lineare Kodierung.
4. Bitte lesen Sie die unten aufgeführten Sicherheitshinweise.Es enthält wichtige Details zu
Seien Sie vorsichtig bei der Verwendung Ihres Linear-Encoders.
Detail Information:
Alle Linearwaagen werden vor der Auslieferung getestet.Hier ist ein Beispiel eines Testberichts einer Waage.
