Produktdetails:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Markieren: | Linearer CNC-Linearencoder aus Glas,1um linearer CNC-Linearencoder aus Glas |
||

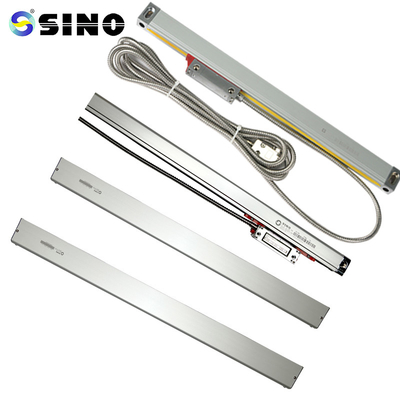

5um/1um/0,5um SINO KA500 Glas-Linearwaage CNC-Linearkodierer-Skala für digitale Anzeige

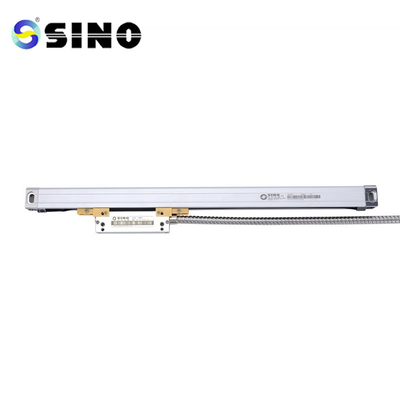

KA-500 ist ein Mini-Encoder, der speziell für die Werkzeugmaschine entwickelt wurde und einen niedrigen Wert hat
Installationsgröße und kleiner Betriebsraum.Es kann die Bedürfnisse dieser Kunden erfüllen
die Anforderungen an eine Position haben.Die Länge beträgt 70~470mm.
Paket beinhaltet:
Glas-Linearmaßstab, 1 Stück, KA500-470 mm
Es stehen Auflösungen von 0,5/1/5 m zur Verfügung.
Kundenspezifische Encoderlängen (L0) können je nach Bedarf der Verbraucher bereitgestellt werden. (Länge: 70–470 mm)
| Modell | L0 | L1 | L2 | Modell | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Effektive Messlänge des Encoders L1: Abmessung der Encoder-Montagebohrung
L2: Gesamtabmessungen des Encoders
Betriebsrichtlinie
1. Vor der Verwendung muss der Benutzer die Allgemeine Beschreibung, Sicherheitshinweise und lesen
Alle Inhalte in Kapitel 1 bis 3.
2. Mit Ausnahme der allgemeinen Beschreibung, der Sicherheitshinweise und aller darin enthaltenen Inhalte
In den Kapiteln 1 bis 3 müssen die Techniker die Installation, Prüfung und Reparatur gründlich durchführen
den gesamten Inhalt der Kapitel 4 bis 5 verstehen.
3. Diese Bedienungsanleitung gilt nur für die integrierte KA-Serie von SINO
linearer Encoder.
4. Bitte lesen Sie die folgenden Sicherheitshinweise.Es handelt sich um wichtige Informationen im Zusammenhang mit
sichere Verwendung Ihres Linear-Encoders.
Detail Information:
Alle Linearwaagen werden vor der Auslieferung getestet.Hier ist ein Beispiel eines Testberichts einer Waage.
