Produktdetails:
|
| Name des Artikels: | SINO optische lineare Skala KA500 | Anwendung: | Linearer Kodierer mit digitaler Anzeige |
|---|---|---|---|
| Gebrauch: | Skalenstelle-Sensor | Kundengebundene Länge: | 70mm/120mm/170mm/220mm |
| Länge: | 320mm/370mm/420mm/470mm | Material: | Aluminium |
| Funktion: | EDM-/Lathe/Grinding/Boringmaschine | Entschließung: | 0.5/1/5 μm |
| Markieren: | SINO KA500 Glas-Linearmaßstab,CNC-Encoder-Glas-Linearmaßstab |
||

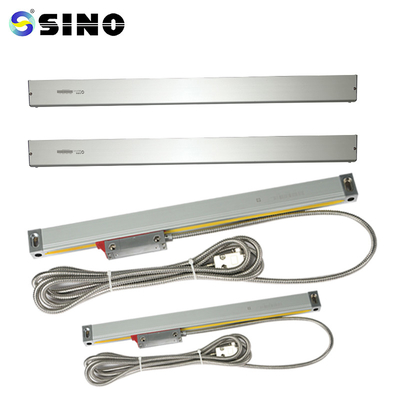

SINO KA500 Glaslineare Skala CNC Lineare Encoder Skala für Lectura Digital 5um
Die Packung enthält:
Lineare Glaswaage, KA500-470mm, 1 Stück
Verfügbare Auflösung: 0,5/1/5 m.
Gemäß den Anforderungen der Benutzer können angepasste Encoderlängen (L0) angeboten werden.
Die Position des Lesekopfes der linearen Skala KA500 wird mit Hilfe einer inkrementellen optischen Codierungstechnik bestimmt.Es besteht aus einer Glas- oder Metallwaage und einem Lesekopf, der sich entlang der Waage synchron mit der Bewegung des zu messenden Maschinenteils oder Gegenstandes bewegtDie Abstufungen oder Markierungen auf der Skala werden durch den photoelektrischen Sensor des Lesekopfes und die Lichtquelle erkannt.
| Modell | L0 | L1 | L2 | Modell | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500 bis 120 | 120 | 222 | 232 | KA500 bis 370 | 370 | 472 | 482 |
| KA500 bis 170 | 170 | 272 | 282 | KA500 bis 420 | 420 | 522 | 532 |
| KA500 bis 220 | 220 | 322 | 332 | KA500 bis 470. | 470 | 572 | 582 |
| KA500 bis 270 | 270 | 372 | 382 |
L0: Wirkliche Messlänge des Encoder L1: Abmessung des Encoder-Festungslochs
L2: Gesamtgröße des Encoders
Einzelheiten:
Alle linearen Waagen werden vor der Lieferung getestet.
